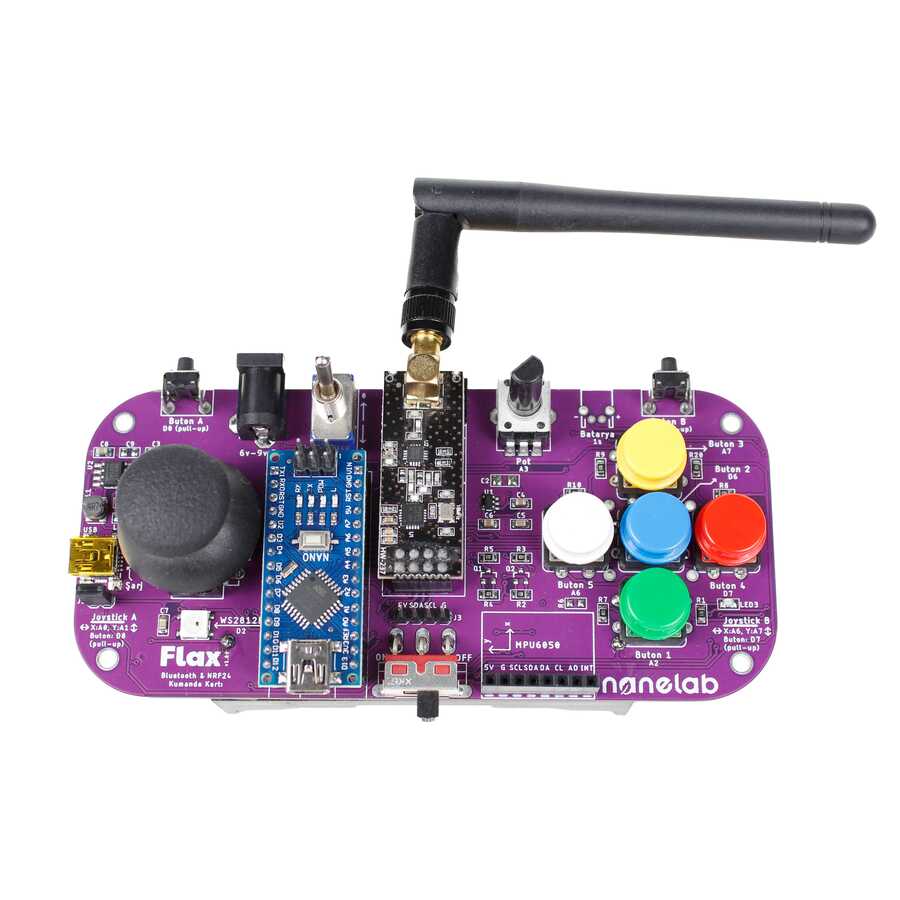

FLAX Bluetooth & NRF24 Kumanda Kartı - Type B

FLAX Bluetooth & NRF24 Kumanda Kartı, Arduino Nano tabanlı olup uzaktan kontrol gerektiren projeler başta olmak üzere, Ardunio temelli robotik eğitimlerinde, elektronik hobisi uğraşlarında, makerların çeşitli robot projelerinde, robot yarışmalarına hazırlık süreçlerinde,  vb amaçlarla kullanılmak üzere özel olarak tasarlanmış, gelişmiş bir kumanda kartıdır.

Elektronik, bağlantı, devre şeması ve güç ile alakalı süreçleri çok kolay halletmenizi sağlayan FLAX Bluetooth & NRF24 Kumanda Kartı, sizi projenize hayat verecek olan kodlara odaklanmaya teşvik eder.

Kart çok çeşitli dijital ve analog kontrol elemanları, eğim sensörü ve haberleşme modüllerini doğrudan kullanmayı sağlar. Uygulamalarınızda nispeten kıymetli olan malzemelerin tamamı soketler yardımıyla takılır ve çıkarılır. Bu sayede malzemeleri başka projelerde kullanmak için FLAX Bluetooth & NRF24 Kumanda Kartı üzerinden kolayca sökebilir ya da arızalanması durumunda kontrol tüm kumanda kartını değiştirmeden sadece ilgili parçayı kolayca değiştirebilirsiniz.

FLAX Bluetooth & NRF24 Kumanda Kartı dahili olarak 18650 pil desteği ile gelir. Kart üzerinde gerekli enerji dönüşümlerini yapan devrelere sahiptir ve bu 1 adet 18650 pil ile kart tam verimli çalışabilir,  aşırı şarj ve deşarj korumasına sahiptir.

Genel Teknik Özellikler:

• Arduino Nano için özel konnektör
• Hc05 bluetooth modülü için 3.3V seviye dönüştürücülü özel konnektör
• nRF24L01 için özel konnektör
• MPU6050 eksen ivme ve gyro Sensörü için özel konnektör
• Açma kapama anahtarı
• Dahili ws2812b led
• Harici ws2812b led bağlantısı (max 5 led)
• 2 adet yardımcı buton
• 1 adet toggle switch
• 1 adet pontasiyometre
• 1 adet joystick ( orta düğme kullanılabilir )
• 5 adet kontrol butonu
• I2C konnektörü
• 1 adet 18650 pil ile çalışabilir ve şarj edebilir
• 6v-9v dc enerji girişi destekler
• Pin haritası devre kartının üzerine işlenmiştir. Hangi elemanın hangi arduino pinine bağlı olduğu rahatlıkla tayin edilebilir.

Şarj Özelliği Teknik Limitleri ve Kullanımı:

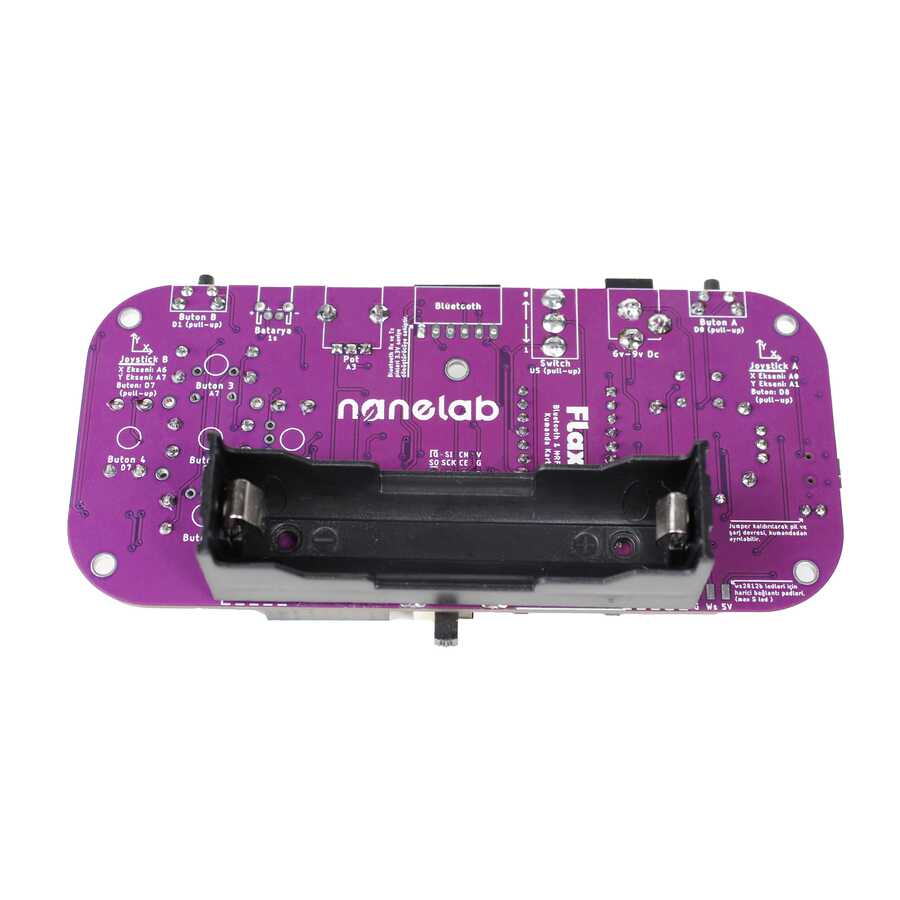

• Kumanda arka tarafındaki 18650 pil yuvasına takılacak olan pil ile kullanılacaksa jp5 jumper’ı takılı olmalıdır.
• Kumanda 6v-9v girişinden harici bir kaynak ile beslenecekse jp5 jumper’ı kaldırılmalıdır.
• Kartı pil ile kullanıyorsanız, açma kapama anahtarını açtığınız zaman kartın çalışmaya başlaması 5 saniye kadar sürebilir. Bu tamamen normaldir. Eğer çalışmıyorsa piliniz bitmiş ya da ters bağlanmış olabilir.
• Pilin ters bağlanması durumunda kart kalıcı olarak hasar alacaktır. Pil takılırken, kumandanın pil soketi üzerindeki + ve - yönüne mutlaka dikkat edilmelidir.
• J5 jumper’ı kaldırılarak şarj devresi kumanda kartından ayırılabilir, bu durumda pil artık kumandayı beslemez fakat hala kendi USB şarj soketinden şarj olabilir.
• Kumandanızı programlamak için Arduino Kartınıza USB konnektörü bağladığınızda kumandanız şarj moduna geçecek ve siz kodlarla uğraşırken aynı anda pilinizi şarj edecektir.
• Pilin şarj edilebilmesi için Anahtarın Açık konumda olması gerekir.
• Pili şarj etmek için kumandanın sol tarafındaki “şarj” etiketine sahip olan USB konnektörünü kullanınız. Anahtar açık konumda olduğu için kartın çalışmasını istemezseniz j5 jumper’ını kaldırabilirsiniz. Bu sayede kartın geri kalan kısmına enerji gitmeyecek ve ayrıca pil daha hızlı şarj olacaktır.
• Şarj anında led1 ve led2 sürekli sırayla yanıp söner.
• Led2 sürekli yanıyor, led1 güçsüz bir şekilde yanıp sönüyorsa piliniz doğru bağlanmamış ya da kumandanızın açma kapalı anahtarı kapalı konumda olabilir.
• Deşarj sırasında pil voltajı 3,2V'tan düşükse, led2 pil gerilimi 2,95V’a düşene kadar yanıp söner. 2.95V’un altına düştüğünde deşarj korumase devreye girer ve enerjiyi keserek pili korumaya alır.
• Pil aşırı deşarj koruması: 2.9V
• Şarj akımı: 1A
• Aşırı şarj ve deşarj koruması var
• Kısa devre koruması yok.
• Şarj Voltajı: 4.2V

Ürün İçeriği:

• 1 Adet FLAX Bluetooth & NRF24 Kumanda Kartı
• 1 Adet Arduino Nano Klon
• 1 Adet  NRF24L01+PA+LNA 2.4Ghz Wireless Modül - Antenli
