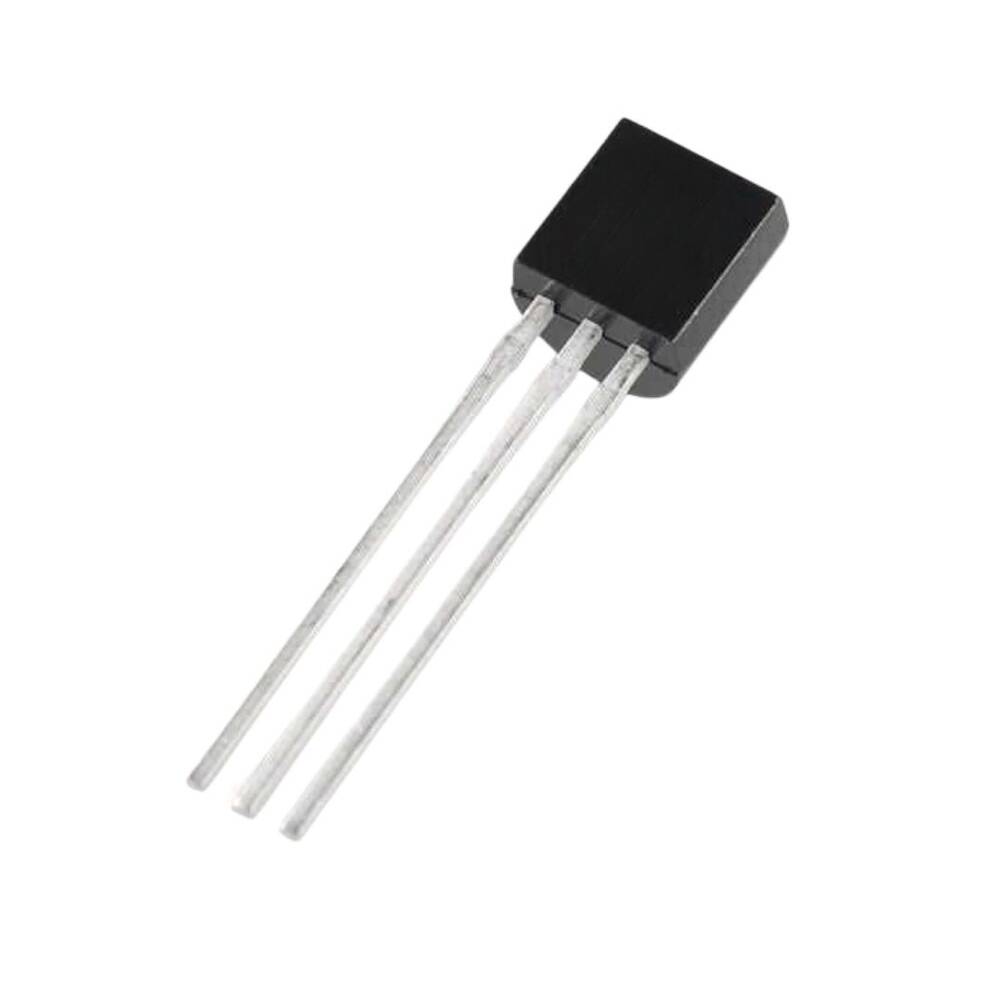

TMP36GT9Z TO-92 - Sıcaklık Sensörü

TMP36GT9Z, ölçülen sıcaklıkla doğrusal olarak değişen analog gerilim çıkışı sağlayan, düşük güç tüketimli bir sıcaklık sensörüdür. Fabrikada kalibre edildiği için harici kalibrasyon gerektirmez. Arduino ve diğer mikrodenetleyicilerin analog girişleriyle kolayca kullanılabilir.

Sensörün çıkış hassasiyeti 10 mV/°C’dir ve 0°C’de yaklaşık 500 mV çıkış verir. Bu ofset sayesinde negatif sıcaklıklar da negatif besleme gerilimine ihtiyaç duyulmadan ölçülebilir. 25°C ortam sıcaklığında çıkış gerilimi yaklaşık 750 mV’tur.

Öne Çıkan Özellikler:

• Üretici parça kodu: TMP36GT9Z
• Sensör tipi: Analog sıcaklık sensörü
• Kılıf tipi: TO-92
• Besleme gerilimi: 2,7–5,5 V DC
• Ölçüm aralığı: -40°C ile +125°C
• Çıkış hassasiyeti: 10 mV/°C
• 0°C çıkış gerilimi: 500 mV
• 25°C çıkış gerilimi: 750 mV
• Tipik doğruluk: 25°C’de ±1°C
• Sıcaklık aralığı boyunca tipik doğruluk: ±2°C
• Tipik doğrusallık: ±0,5°C
• Akım tüketimi: 50 µA’den az
• Düşük kendi kendine ısınma: Durgun havada 0,1°C’den az
• Çıkış türü: Analog gerilim

Pin Bağlantıları

Sensörün düz ve yazılı yüzü size bakarken, bacaklar aşağı doğru tutulduğunda pin sıralaması şöyledir:

Sol bacak: +VS --- Besleme
Orta bacak: VOUT --- Analog çıkış
Sağ bacak: GND --- Toprak

Besleme hattında oluşabilecek parazitleri azaltmak için +VS ve GND pinleri arasına, sensöre yakın konumda 100 nF seramik kondansatör bağlanması önerilir.

Sıcaklık Hesaplama Formülü

Sensörün çıkış gerilimi aşağıdaki formülle sıcaklığa dönüştürülebilir:

Sıcaklık (°C) = (VOUT (mV) - 500) / 10

Çıkış gerilimi volt cinsinden kullanılıyorsa:

Sıcaklık (°C) = (VOUT (V) - 0,5) × 100

Örneğin sensör çıkışında 0,75 V ölçülürse:

(0,75 - 0,5) × 100 = 25°C

Kullanım Alanları:

• Arduino ve mikrodenetleyici projeleri
• Ortam sıcaklığı ölçümü
• Isı kontrol ve takip sistemleri
• Termostat uygulamaları
• Elektronik cihazlarda sıcaklık koruması
• Düşük güç tüketimli ve bataryalı sistemler
• Endüstriyel sıcaklık izleme uygulamaları

Ürün İçeriği:

• 1 Adet TMP36GT9Z TO-92 - Sıcaklık Sensörü
