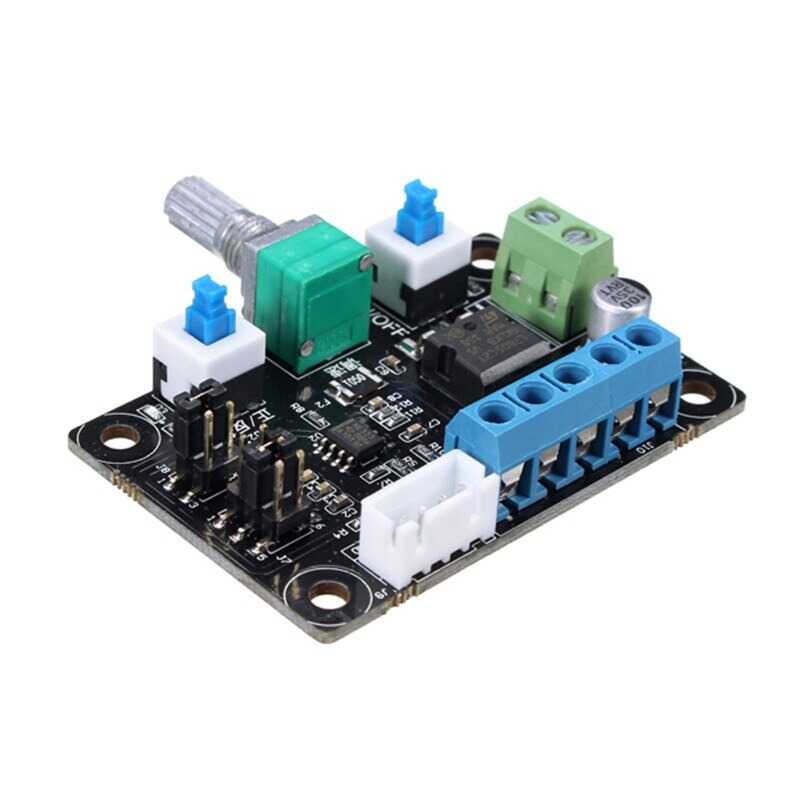

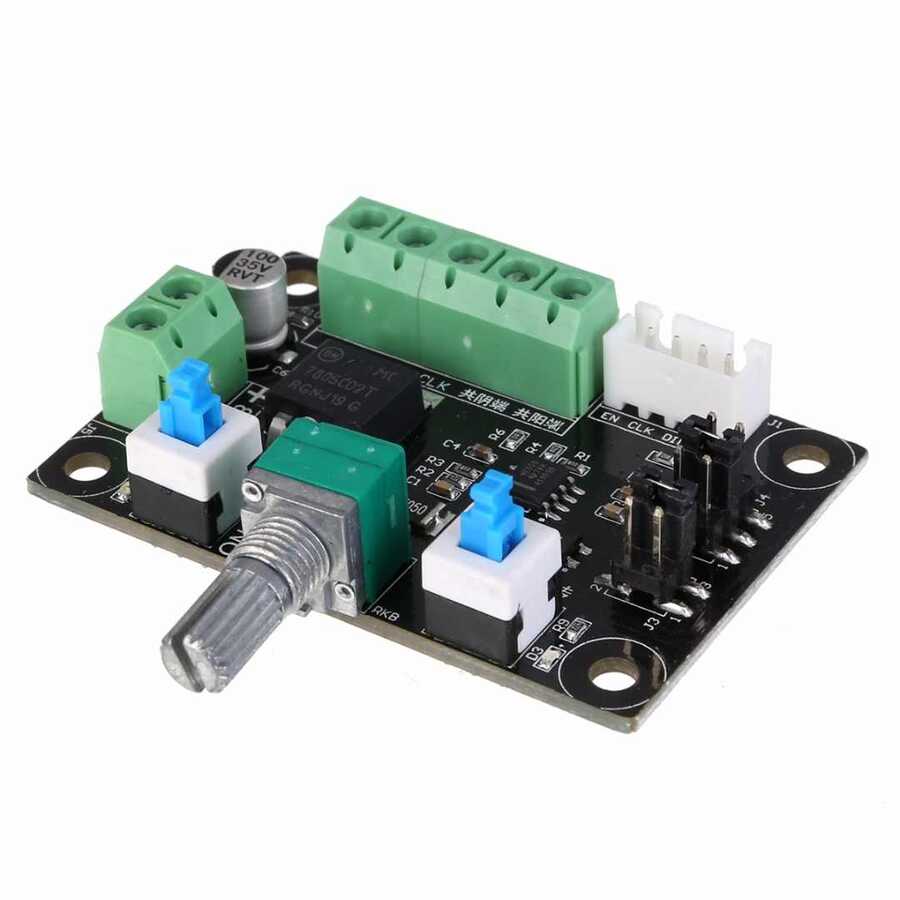

12V-24V PWM Step Motor Sürücü

1. Bu modül bir darbe üretme modülüdür, step sürücüye kontrol sinyali sağlar.
   Step motoru kontrol etmek için bir sürücü ile donatılmış olmalıdır.
2. Bu basit denetleyici + step motor + step motor + DC güç kaynağı, basit bir kontrol platformu kümesinden oluşabilir.

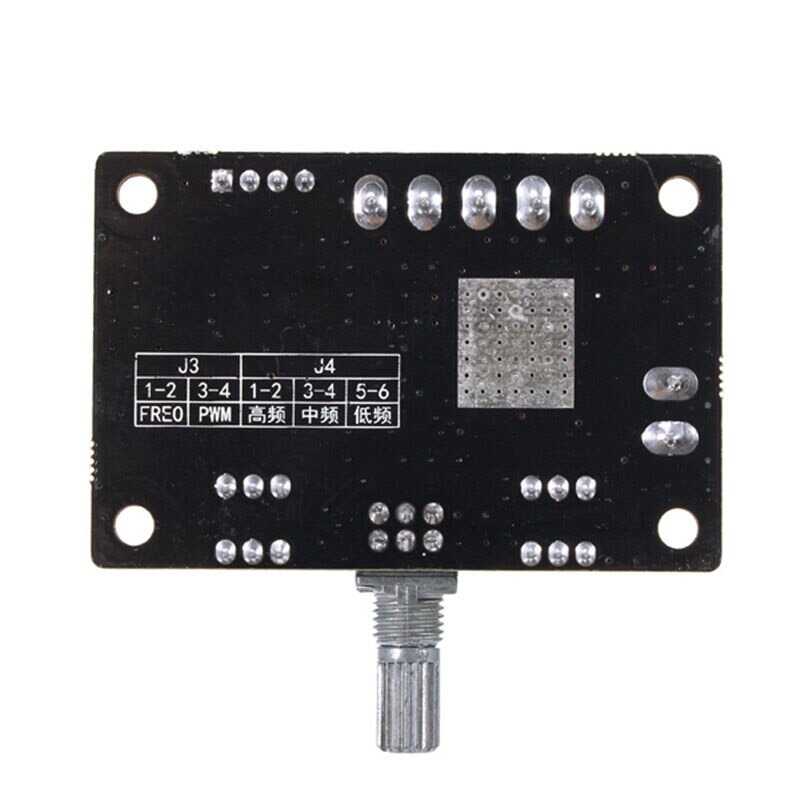

3. Kontrolör yüksek 5.4k-160khz, orta 540-16.6khz, düşük 80-2.4khz toplam 3 çeşit düşük frekanslı sinyal atlatıcıyı seçmek için kullanılabilir.

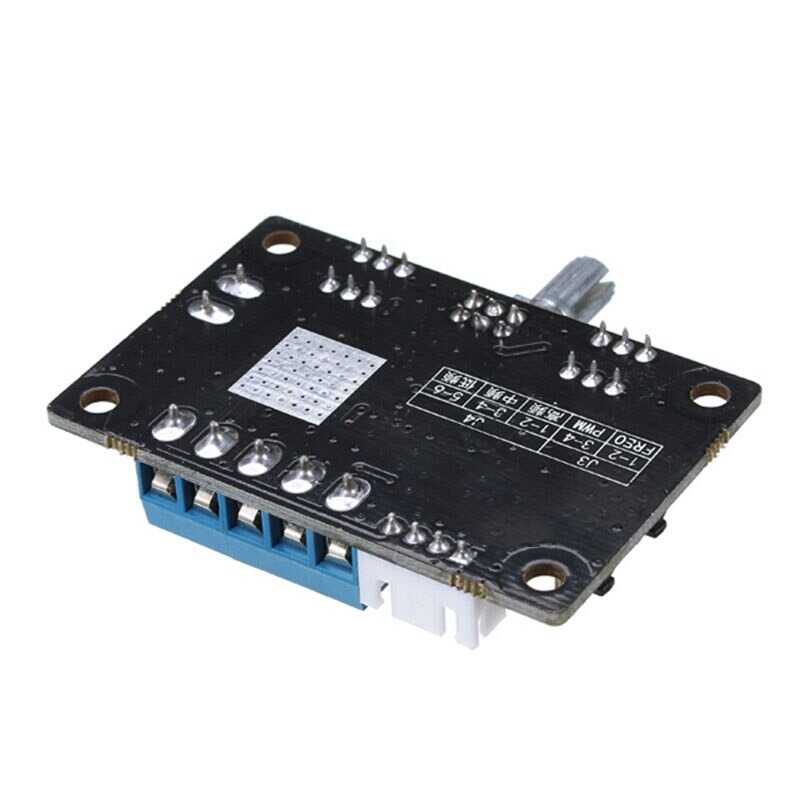

4. Darbe sinyali üretebilir, ayrıca PWM sinyal üretebilir, jumper seçebilirsiniz.
5. Ölçüm sıklığı: PUL ve ortak katot sonu.

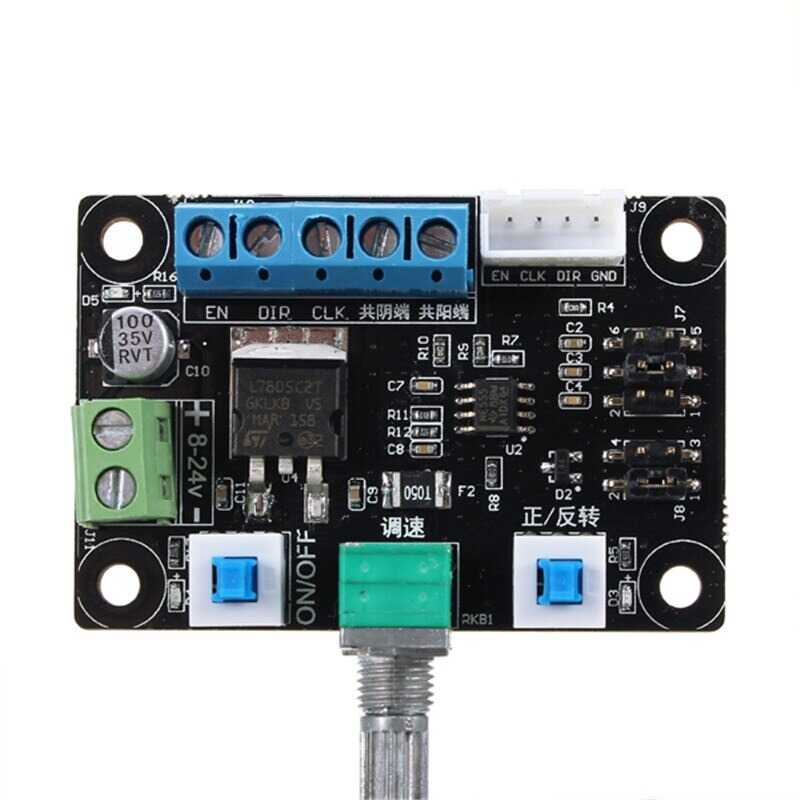

Farklı step sürücüsü farklı isimleri işaretleyebilir

EN = ENA = ÜCRETSİZ
PUL  Etkinleştir  = PULS = CLK Darbe
DIR = CW = CWW Yönü

Ortak anot Bağlantı yöntemi (B)

EN + PUL + DIR +  com'a bağlanın  +  -EN- bağlayın
EN
PUL- CLK
DIR bağlanın DIR bağlayın

Ortak katot Bağlantı yöntemi (B)

EN- PUL- DIR- com- 。
EN + bağlantı için birbirine bağlayın EN
PUL + bağlantı CLK
DIR + bağlantı DIR

Ürün İçeriği:

• 1 Adet 12V-24V PWM Step Motor Sürücü
