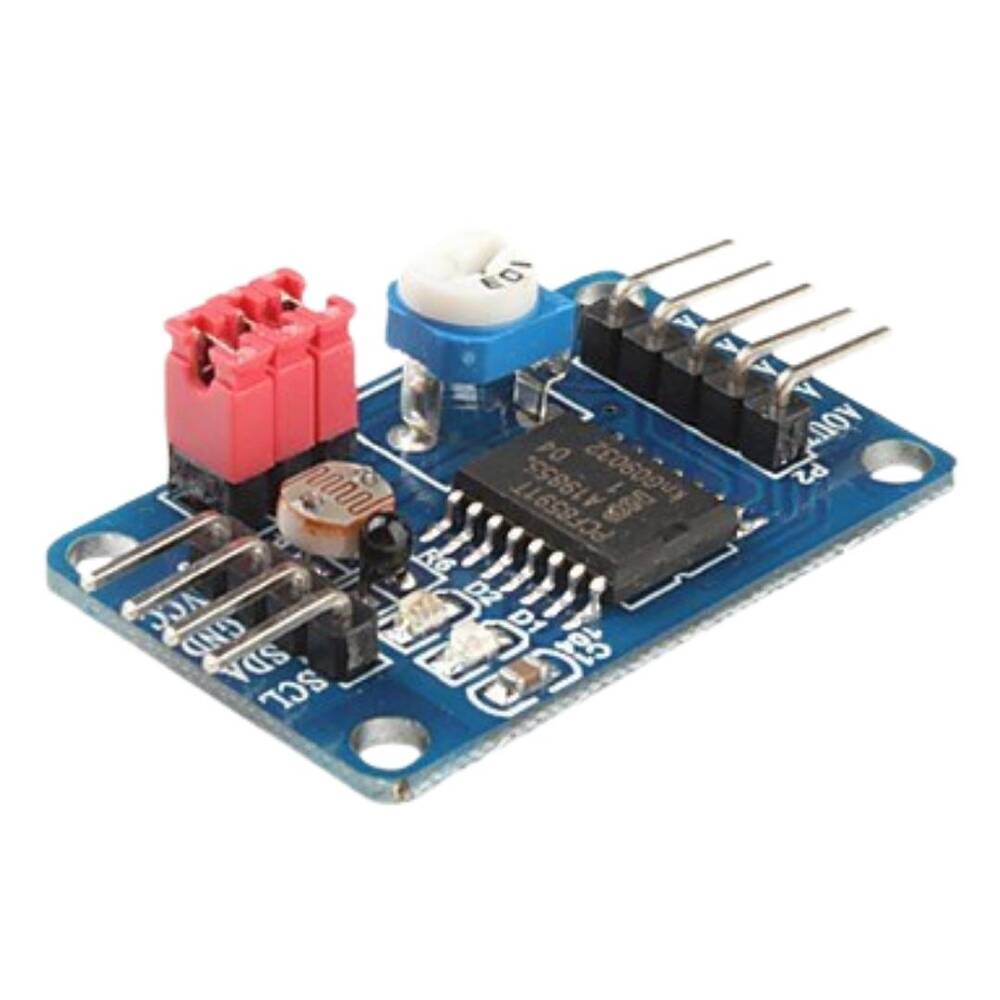

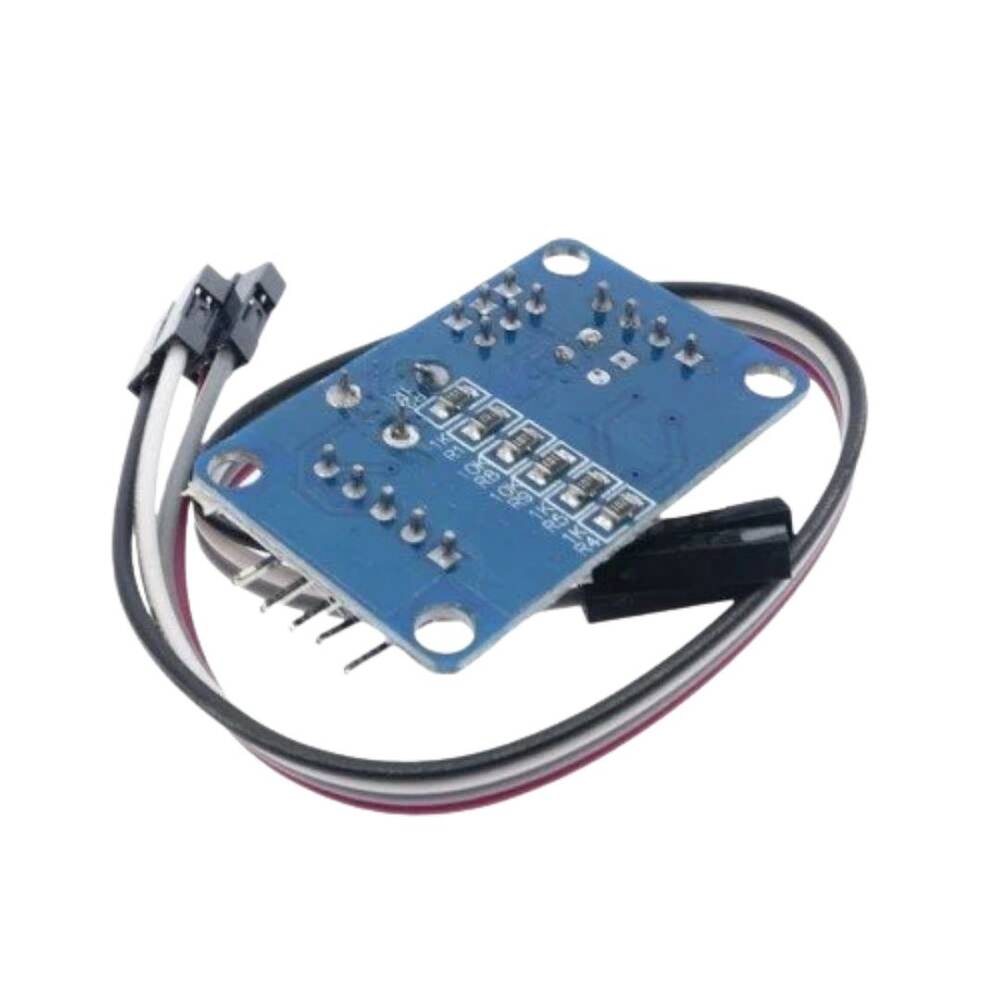

PCF8591 Analog-Dijital ve Dijital-Analog Dönüştürücü Modül
Marka :
Robo90
Ürün Kodu :
R005399
85,20
TL + KDV
Havale/EFT ile ödemede %3 İndirim!
102,24
TL
Stok Durumu: Var
1500 TL ve üzeri siparişlerde kargo ücretsiz!
Hafta içi 16:00'dan ve Cumartesi 12:00'den önce verilen siparişler aynı gün kargoya teslim edilmektedir.
Kampanya
-
Ürün Özellikleri
-
Ödeme Seçenekleri
-
Yorumlar
-
Resimler
-
Öneri Kutusu
-
PCF8591 Analog-Dijital ve Dijital-Analog Dönüştürücü Modül, analog sinyalleri dijital verilere dönüştürme veya dijital sinyalleri analog verilere dönüştürme işlemleri için kullanılan bir modüldür. Bu modül, mikrodenetleyici tabanlı projelerde analog veri alımı ve dijital verilerin analog çıkışlara dönüştürülmesi için mükemmel bir çözümdür. Arduino, Raspberry Pi gibi platformlarla uyumludur ve projelerde analog veri işleme gereksinimlerini karşılar. PCF8591 modülü, özellikle düşük maliyetli ve kompakt çözüm arayan hobi elektroniği meraklıları için idealdir.
Ürün Özellikleri:
- Çalışma Gerilimi: 2,5 - 6V
- Düşük bekleme akımı
- I2C-bus üzerinden seri giriş ve çıkış
- 3 donanım adresi pinleri ile I2C adres seçimi
- I2C-bus hızı ile verilen maksimum örnekleme hızı
- Tek uçlu veya diferansiyel giriş olarak yapılandırılabilir 4 analog giriş
- Otomatik artan kanal seçimi
- VSS'den VDD'ye analog voltaj aralığı
- Çipte izleme ve tutma devresi
- 8-bit ardışık protokol A / D dönüşümü
- DAC'yi bir analog çıkışla çarpma.
Teknik Bilgiler :- Modül cips benimseme PCF8951
- Modül 4 yollu devrenin harici voltaj girişini destekler (0-5V voltaj giriş aralığı)
- Kesin sayısal modül entegre fotorezistör ile AD edinimi ortam ışığı yoğunluğu
- Modül entegre termistör ortam sıcaklığının doğru değeri AD tarafından toplanabilir.
- Modül entegre 1 kanal 0-5V voltaj giriş girişi (giriş voltajını ayarlamak için mavi potansiyometre)
- Güç göstergeli modül (güç gösterge ışığından sonraki modül)
- DA çıkış göstergesine sahip modül, DA modülü arabirim gerilimi belirli bir değere ulaştığında, panel DA çıkış göstergesini aydınlatacak, voltaj ne kadar yüksekse, gösterge parlaklığı o kadar belirgin olacaktır;
- Modül PCB boyutu: 3.6cm * 2.3cm
- Standart bir çift panel kalınlığı, 1,6 mm, güzel düzen
- Diyafram: 3mm, kolayca sabit
Modül Arabirimi Açıklaması:Sırasıyla sol ve sağdaki modül, 2 yollu pin başlığının dışını genişletmek için sırasıyla şöyledir:- Solda: AOUT çip DA çıkış arayüzü
- AINO çip analog giriş arayüzü 0
- AIN1 çip analog giriş arayüzü 1
- AIN2 çip analog giriş arayüzü 2
- AIN3 çip analog giriş arayüzü 3
- Sağ taraf: Mikrodenetleyici IO portuna bağlı SCL IIC saat arayüzü
- SDA IIC dijital arabirimi bağlı mikrodenetleyici IO portu
- Dış topraklamalı GND modülü
- VCC güç arayüzü add-3.3v-5v
Ürün İçeriği:
- 1 Adet PCF8591 Analog-Dijital ve Dijital-Analog Dönüştürücü Modül
