K150 Pic Programlayıcı + USB Kablo

Bu set ile pic çiplerinizi programlayabilirsiniz. Pickit3 programını desteklemektedir. Kart üzerinde kolay takılabilen çip girişi bulunur. 8 – 40 pin arasındaki çipleri destekler.

Teknik Özellikler:

• PIC USB Programlayıcı
• PL2303HX USB haberleşme entegresi
• İlave güç kaynağı gerektirmez
• USB haberleşme
• Program doğrulama

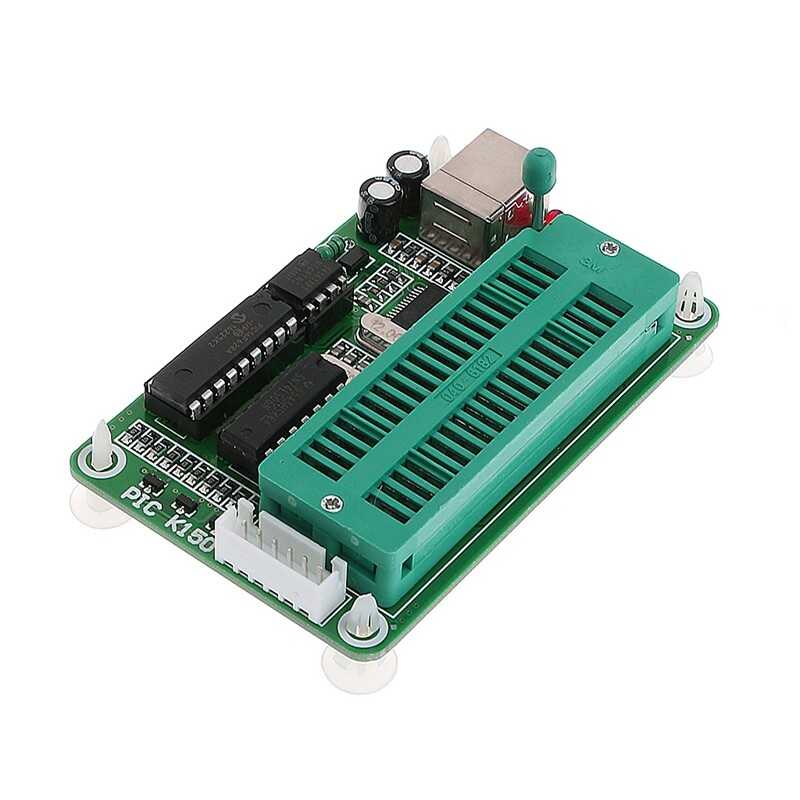

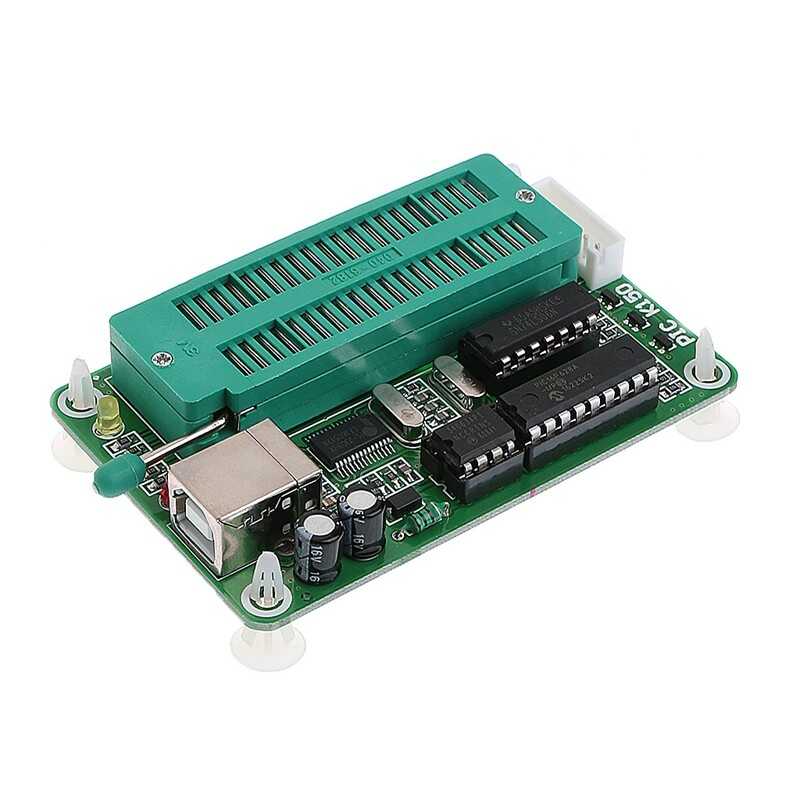

• 40 pin ZIF soket ile 8-40 pin entegreleri devresiz programlayabilme
• ICSP portu ile devre üzerinde programlayabilme
• Kolay kullanım
• Ağırlık: 103gr

Kurulum:

"PIC Programmer Drivers" klasörü içindeki PL2303_Prolific_DriverInstaller_v1.7.0.exe"  ' a tıklayarak sürücüyü kurun.

 K150 Pic programlayıcınızı bilgisayara bağlayın.

 "Bilgisayarım" a sağ tıklayarak "Özellikler" i seçin ve aygıt yöneticisine gidin.

 Prolific USB-to-Serial Comm Port" bölümünde "COM3" gibi bir ibare olmalıdır not alın.

"PIC Programmer Software"  klasöründeki "microbrn.exe" programı çalıştırın.
Genellikle ilk açılışta reset hatası verir normaldir.

 Menüdeki "File" bölümünden "Programmer" kısmına gelin ve "K150" ' yi seçin

Menüdeki "File" bölümünden "Port". kısmına gelin ve burada not aldığınız COM değerini giriniz.
Yazılım bu aşamadan sonra programlayıcınızı resetleyecek ve normal şekilde çalışacaktır.

Kurulum dosyaları : https://buyhere22.com/components/K150%20Software.zip

Windows 10 kullanıcıları yukarıdaki dosyanın içerisindeki PL2303_Prolific_DriverInstaller_v1.7.0.exe sürücüsü ile sorun yaşarsa aşağıdaki adımı uygulayabilir.

Windows 10 için problem yaşıyorsanız sürücü için : http://www.totalcardiagnostics.com/files/PL2303_64bit_Installer.exe

Linkteki sürücüyü indirin. K150 yi usb den çıkarın. PL2303_64bit_Installer.exe sürücüsünü yükleyin. "plug in one (1) of your USB-To-Serial adapters" benzeri bir uyarı gelince K150'yi usb ye takın.

Bilgisayar yeniden başlayacak ve sürücü kurulmuş olacaktır.

Sorun devam ederse şu linkteki http://wp.brodzinski.net/wp-content/uploads/2014/10/IO-Cable_PL-2303_Drivers-Generic_Windows_PL2303_Prolific.zip

sürücüyü indirip yükleyin. Aygıt yöneticisinden Prolific-to-Serial Comm Port  a sağ tıkalyın ve sürücü yazılımını  güncelleştire tıklayın.

Sürücü yazılımı için bilgisayarımı tara ya basın. Gözat a tıklayrak Prolific USB-to_Serial Comm Port version 3.3.2.105 model [10/27/2008] ı seçin ve ileriye tıklayın.

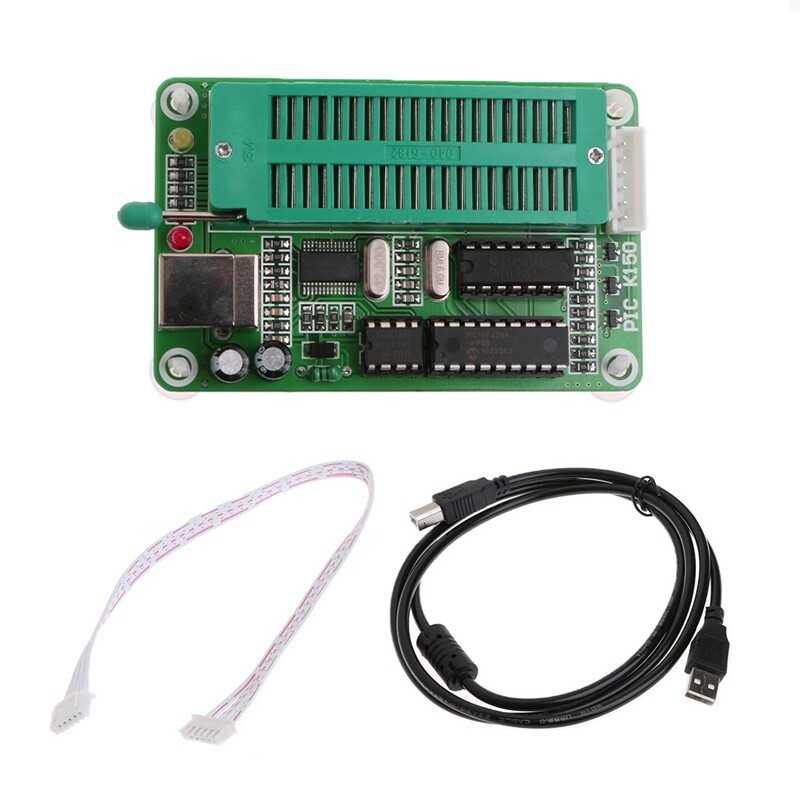

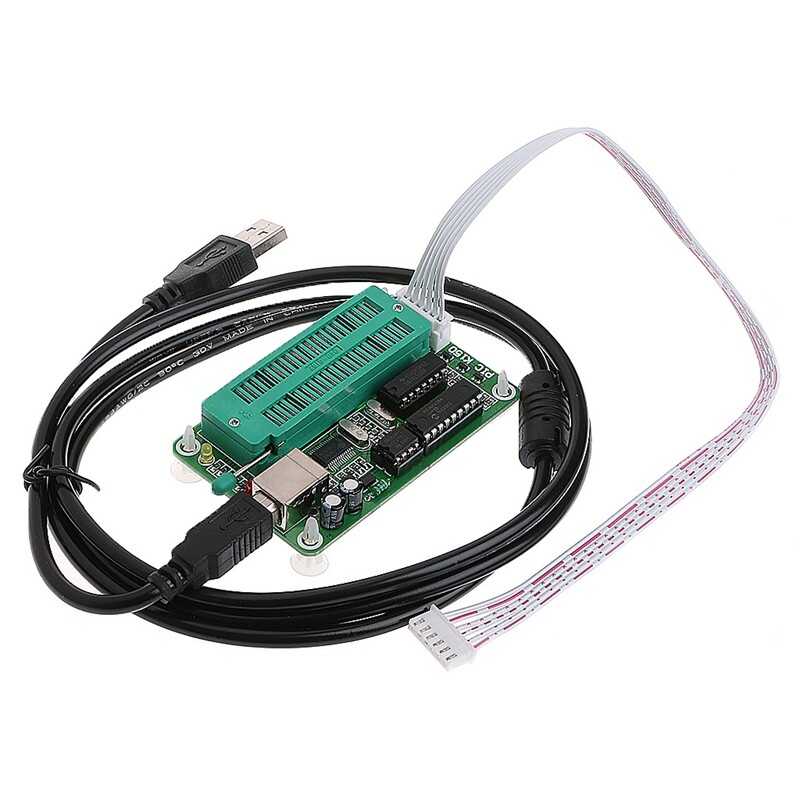

Ürün İçeriği:

• 1 Adet K150 Pic Programlama Kiti

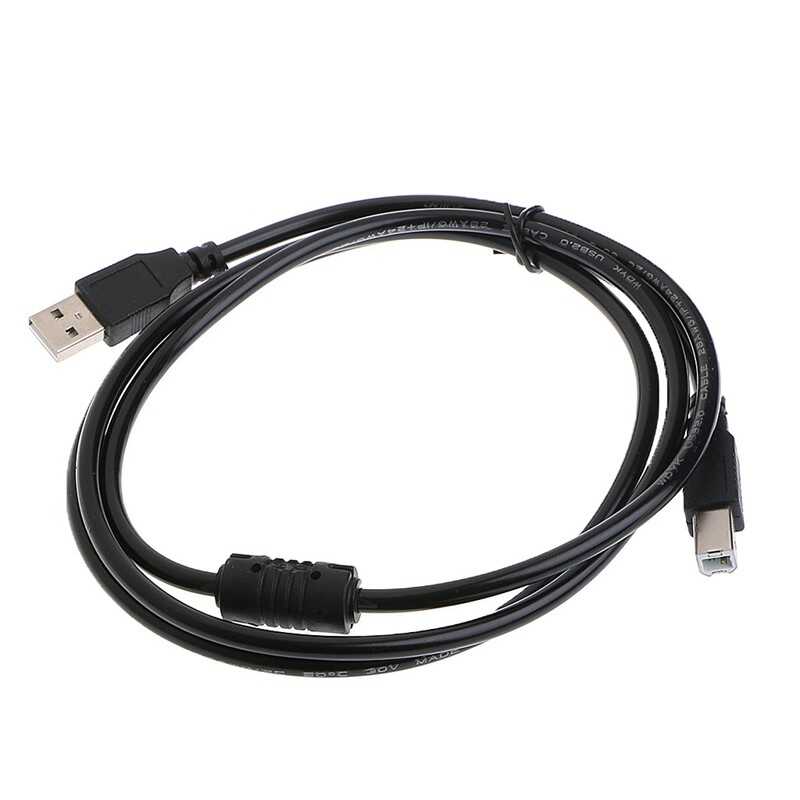

• 1 Adet Usb kablo
• 1 Adet Bağlantı vida seti
• 1 Adet Ribbon kablo
• Desteklediği PIC mikrodenetleyiciler

10 Serisi:
 PIC10F200 * PIC10F202 * PIC10F204 * PIC10F206 *
 PIC10F220 * PIC10F222 *
12C serisi:
 PIC12C508 PIC12C508A PIC12C509 PIC12C509A
 PIC12C671 PIC12C672 PIC12CE518 PIC12CE519
 PIC12CE673 PIC12CE674
12F Serisi:
 PIC12F508 PIC12F509 PIC12F629 PIC12F635
 PIC12F675 PIC12F683
16C Serisi:
 PIC16C505 PIC16C554 PIC16C558 PIC16C61
 PIC16C62 PIC16C62A PIC16C62B PIC16C63
 PIC16C63A PIC 16C64 PIC16C64A PIC16C65
 PIC16C65A PIC16C65B PIC16C66 PIC16C66A
 PIC16C67 PIC16C620 PIC16C620A PIC16C621
 PIC16C621A PIC16C622 PIC16C622A PIC16C71
 PIC16C71A PIC16C72 PIC16C72A PIC16C73
 PIC16C73A PIC16C73B PIC16C74 PIC16C74A
 PIC16C74B PIC16C76 PIC16C77 PIC16C710
 PIC16C711 PIC16C712 PIC16C716 PIC16C745
 PIC16C765 PIC16C773 PIC16C774 PIC16C83
 PIC16C84
16F Serisi:
 PIC16F505 PIC16F506 PIC16F54 PIC16F57 *
 PIC16F59 * PIC16F627 PIC16LF627A PIC16F627A
 PIC16F628 PIC16LF628A PIC16F628A PIC16F630
 PIC16F631 PIC16F631-1 PIC16F636 PIC16F636-1
 PIC16F639 * PIC16F639-1 * PIC16F648A PIC16F676
 PIC16F677 PIC16F677-1 PIC16F684 PIC16F685 *
 PIC16F685-1 * PIC16F687 * PIC16F687 *- 1 PIC16F688
 PIC16F689 * PIC16F689-1 * PIC16F690 * PIC16F690-1 *
 PIC16F716 PIC16F72 PIC16F73 PIC16F74
 PIC16F76 PIC16F77 PIC16F737 PIC16F747
 PIC16F767 PIC16F777 PIC16F83 PIC16F84
 PIC16F84A PIC16F87 PIC16F88 PIC16F818
 PIC16F819 PIC16F870 PIC16F871 PIC16F872
 PIC16F873 PIC16F873A PIC16LF873A PIC16F874
 PIC16F874A PIC16F876 PIC16F876A PIC16F877
 PIC16F877A
18 Serisi:
 PIC18F242 PIC18F248 PIC18F252 PIC18F258 PIC18F442 PIC18F448
 PIC18F452 PIC18F458 PIC18F1220 PIC18F1320 PIC18F2220 PIC18F2320
 PIC18F2321 PIC18F4210 PIC18F2331 PIC18F2450 PIC18F2455 PIC18F2480
 PIC18F2510 PIC18F2515 PIC18F2520 PIC18F2525 PIC18F2550 PIC18F2580
 PIC18F2585 PIC18F2610 PIC18F2620 PIC18F2680 PIC18F4220 PIC18F4320
 PIC18F6525 PIC18F6621 PIC18F8525 PIC18F8621 PIC18F2331 PIC18F2431
 PIC18F4331 PIC18F4431 PIC18F2455 PIC18F2550 PIC18F4455 PIC18F4550
 PIC18F4580 PIC18F2580 PIC18F2420 PIC18F2520 PIC18F2620 PIC18F6520
 PIC18F6620 PIC18F6720 PIC18F6585 PIC18F6680 PIC18F8585 PIC18F8680
