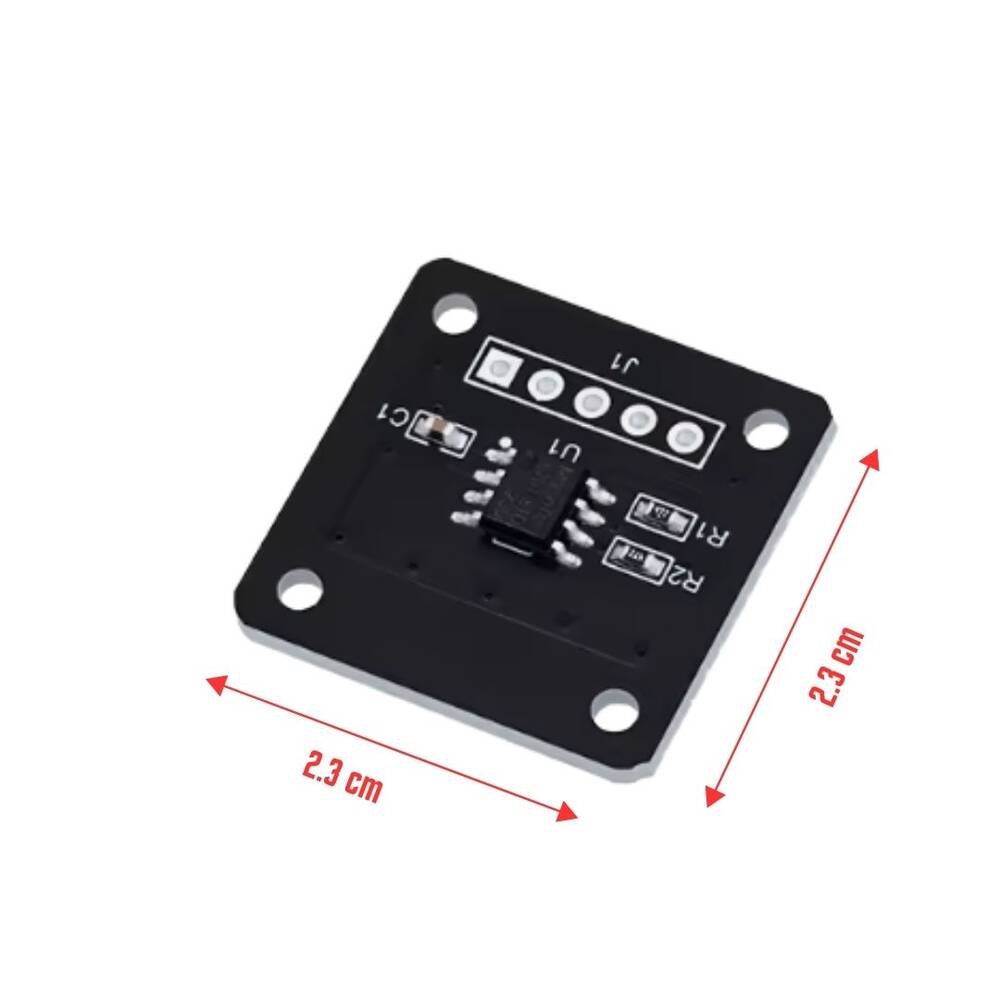

MT6701 Manyetik Açı Sensörü Encoder Modülü

MT6701, diferansiyel Hall indüksiyon prensibine dayanan yeni nesil bir manyetik açı kodlayıcı (encoder) çipidir. Çip yüzeyine dik olan manyetik alan bileşenini algılar ve radyal olarak mıknatıslanmış bir mıknatısın dönmesiyle birlikte 0° ile 360° arasında açı ölçümü yapabilir.

MT6701, yalnızca açı ölçümü yapmakla kalmaz, aynı zamanda farklı uygulamalar için çeşitli çıkış seçenekleri sunar. Bu çıkışlar arasında ABZ/UVW artımsal çıkış, analog veya PWM tabanlı mutlak açı çıkışı ve SSI arayüzü üzerinden 14-bit dijital açı çıkışı bulunur. Ayrıca çip üzerinde bulunan push çıkışı, tek bir entegre ile buton (döndürme + basma) fonksiyonu gerçekleştirilmesine olanak sağlar.

Ürün Özellikelri :

• 0.49 inç oled ekran
• Diferansiyel Hall teknolojisine dayalı 0° – 360° mutlak açı ölçümü
• 3.3V – 5.0V çalışma voltajı
• -40°C ile 125°C arasında çalışma sıcaklığı
• Tipik doğrusal hata 1°’den düşük, tüm sıcaklık aralığında 1.5°’den düşük
• 5 µs kadar düşük sistem gecikmesi
• 55.000 RPM’e kadar dönme hızlarını destekler
• Çip içindeki 14-bit açı verilerini okumak için I²C / SSI dijital arayüzü
• ABZ artımsal çıkış (1–1024 çizgi arası ayarlanabilir çözünürlük)
• UVW artımsal çıkış (1–16 kutup desteği, polarite ayarlanabilir)
• 12-bit PWM çıkışı veya 12-bit DAC analog çıkışı
• Mıknatıs ile çip arasındaki mesafe değişimini algılayabilen dedicated detection çıkışı (tek çip buton uygulamaları için)
• Dahili EEPROM (1000’den fazla programlama döngüsü)

Ürün İçeriği:

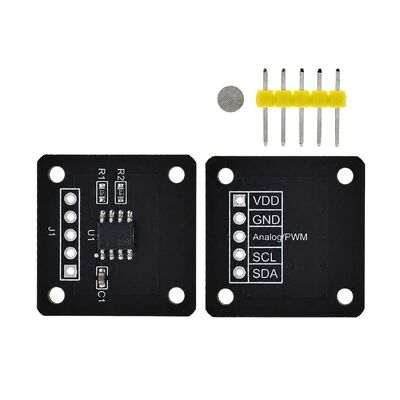

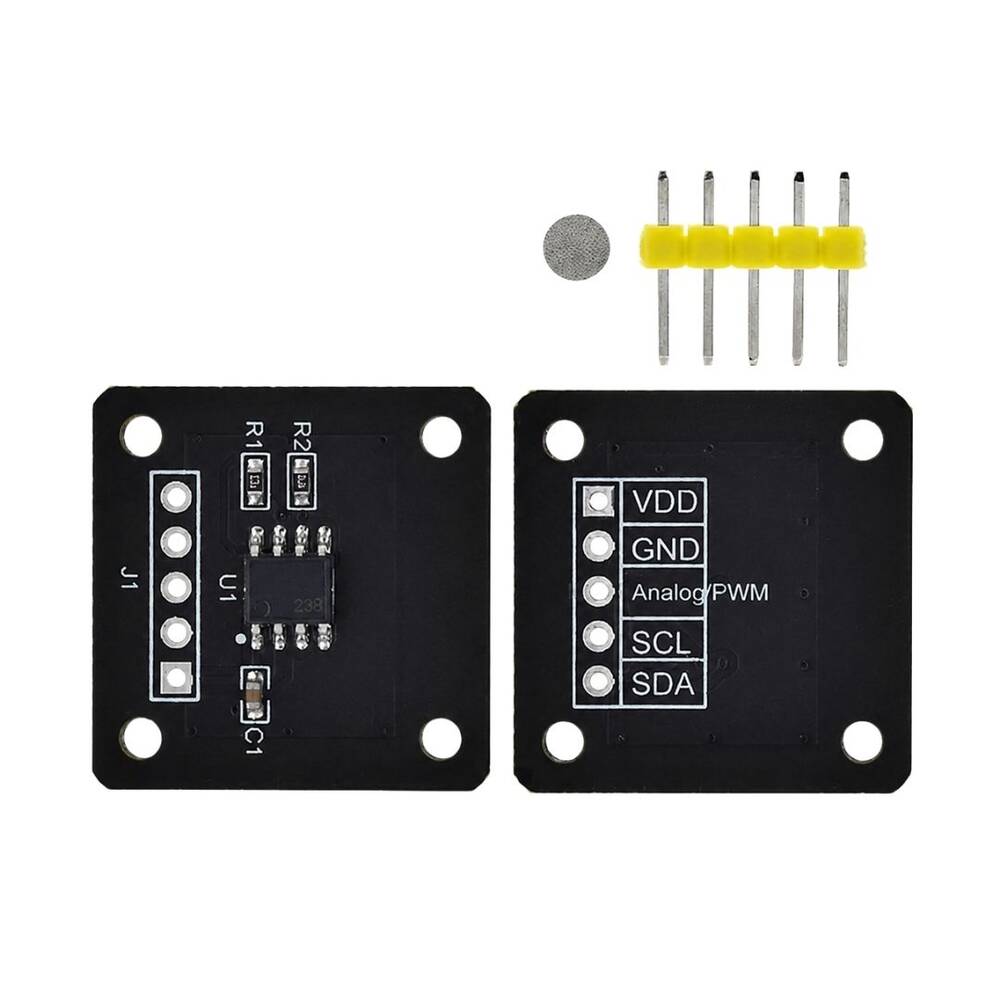

• 1 Adet MT6701 Manyetik Açı Sensörü Encoder Modülü
