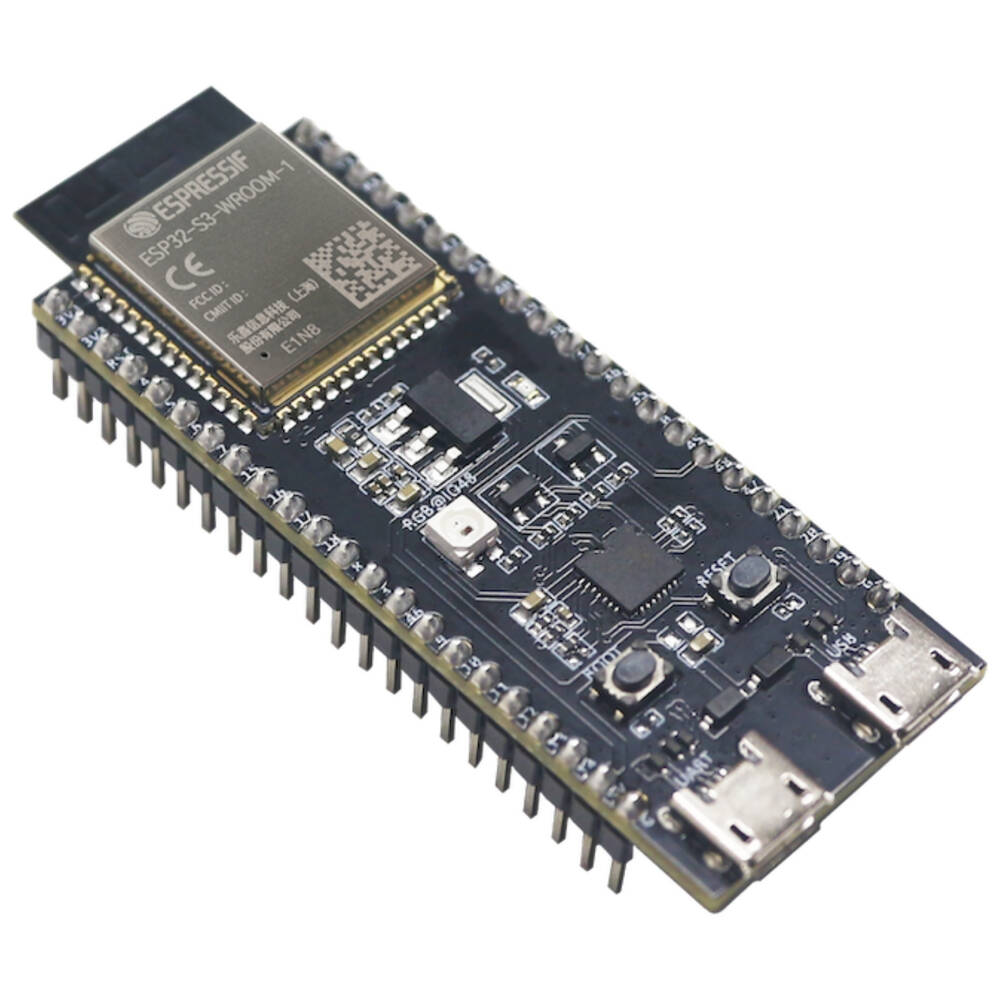

ESP32-S3-DevKitC-1-N8R8 Geliştirme Kartı- Orijinal

ESP32-S3-DevKitC-1 N8R8, Espressif'in ESP32-S3-WROOM-1-N8R8 modülünü kullanan, çift çekirdekli 32-bit Xtensa LX7 işlemciye sahip gelişmiş bir Wi-Fi ve Bluetooth Low Energy (BLE) geliştirme kartıdır.

Kart üzerinde 240 MHz'e kadar çalışan çift çekirdekli ESP32-S3 işlemci, 8 MB Flash ve 8 MB PSRAM bulunur. Wi-Fi 2.4 GHz ve Bluetooth Low Energy bağlantılarının yanı sıra USB OTG, UART, SPI, I2C, I2S, ADC ve kapasitif dokunmatik gibi birçok çevresel arabirimi destekler.

ESP32-S3-DevKitC-1 N8R8 geliştirme kartı; IoT projeleri, robotik uygulamalar, kablosuz otomasyon sistemleri, akıllı ev uygulamaları, yapay zeka ve görüntü işleme projeleri, USB cihaz uygulamaları ve elektronik prototipleme için kullanılabilir.

Kart üzerinde iki adet Micro-USB portu bulunmaktadır. USB-UART portu bilgisayara bağlanarak program yükleme, seri haberleşme ve kartın beslenmesi için kullanılabilir. Diğer Micro-USB portu ise ESP32-S3'ün dahili USB 1.1 Full-Speed OTG arabirimine bağlıdır. Bu port USB haberleşmesi, USB cihaz uygulamaları ve JTAG hata ayıklama gibi uygulamalarda kullanılabilir.

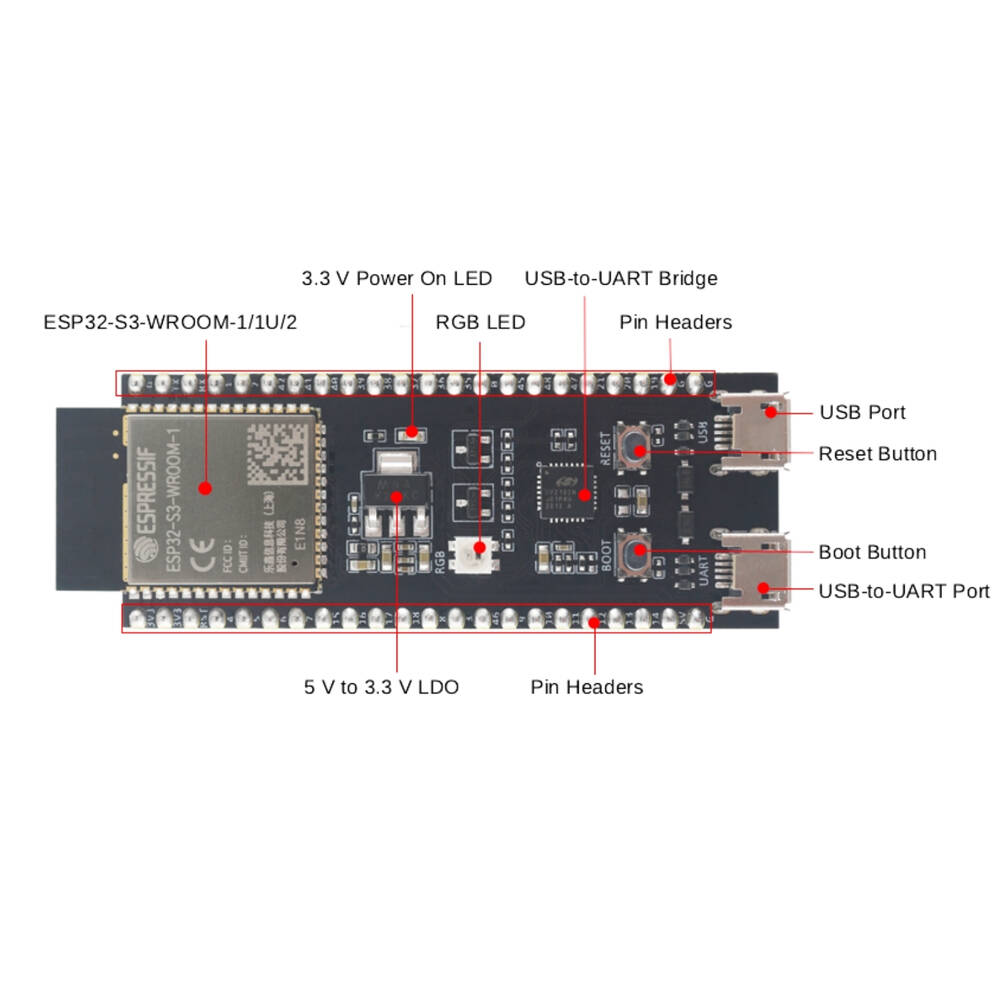

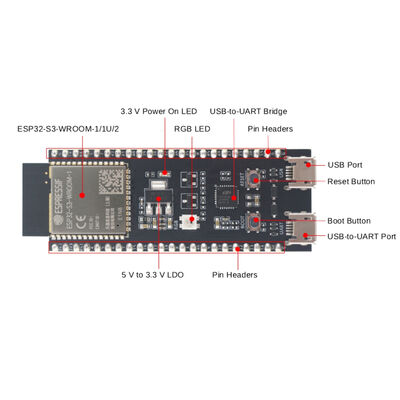

Kart üzerinde ayrıca adreslenebilir WS2812B RGB LED, 3.3V güç gösterge LED'i, USB-UART haberleşme durum LED'leri, Boot ve Reset butonları ile iki adet 22 pin erkek header bulunmaktadır.

ESP32-S3-DevKitC-1 N8R8; Arduino IDE, Espressif ESP-IDF ve MicroPython ile programlanabilir.

Programlama:

Kartı bilgisayara bağlamak için USB-UART Micro-USB portu kullanılabilir. Bilgisayar ile bağlantı için veri aktarımını destekleyen bir Micro-USB data kablosu kullanılmalıdır.

Arduino IDE üzerinden ESP32-S3 uyumlu kart seçilerek program yüklenebilir. Normal programlama işlemlerinde Boot butonuna basılması gerekmez. Gerekli durumlarda Boot butonuna basılı tutulup Reset butonuna basılıp bırakılarak kart firmware indirme/programlama moduna alınabilir.

Ürün Özellikleri:

• Model: ESP32-S3-DevKitC-1 N8R8
• Modül: ESP32-S3-WROOM-1-N8R8
• İşlemci: ESP32-S3
• İşlemci mimarisi: 32-bit Xtensa LX7
• İşlemci çekirdeği: Çift çekirdek
• İşlemci frekansı: 240 MHz'e kadar
• Flash Bellek: 8 MB
• PSRAM: 8 MB Octal SPI
• SRAM: 512 KB
• ROM: 384 KB
• Wi-Fi: 2.4 GHz 802.11 b/g/n
• Bluetooth: Bluetooth Low Energy 5
• USB: USB 1.1 Full-Speed OTG
• USB-UART: Dahili USB-UART köprüsü
• USB bağlantısı: 2 adet Micro-USB
• USB-UART portu: Programlama, seri haberleşme ve besleme
• USB OTG portu: ESP32-S3 dahili USB bağlantısı
• USB-UART aktarım hızı: 3 Mbps'e kadar
• UART: 3 adet
• SPI: 4 adet
• I2C: 2 adet
• I2S: 2 adet
• ADC: 2 adet 12-bit ADC
• Kapasitif dokunmatik: 14 kanal
• RMT: Desteklenir
• LED PWM: Desteklenir
• JTAG: Desteklenir
• Güvenlik: AES, SHA, RSA, ECC ve RNG
• Secure Boot: Desteklenir
• Flash Encryption: Desteklenir
• Digital Signature: Desteklenir
• HMAC: Desteklenir
• OTP: 4096 bit
• Anten: PCB anten
• RGB LED: 1 adet adreslenebilir WS2812B
• RGB LED GPIO: GPIO48
• Güç gösterge LED'i: 3.3V
• TX gösterge LED'i: 1 adet
• RX gösterge LED'i: 1 adet
• Butonlar: Boot ve Reset
• Header: 2 adet 22 pin lehimlenmiş erkek header
• Header pin aralığı: 2.54 mm / 100 mil
• Programlama: Arduino IDE, ESP-IDF, MicroPython
• Çalışma sıcaklığı: -40°C ~ 85°C
• Renk: Siyah

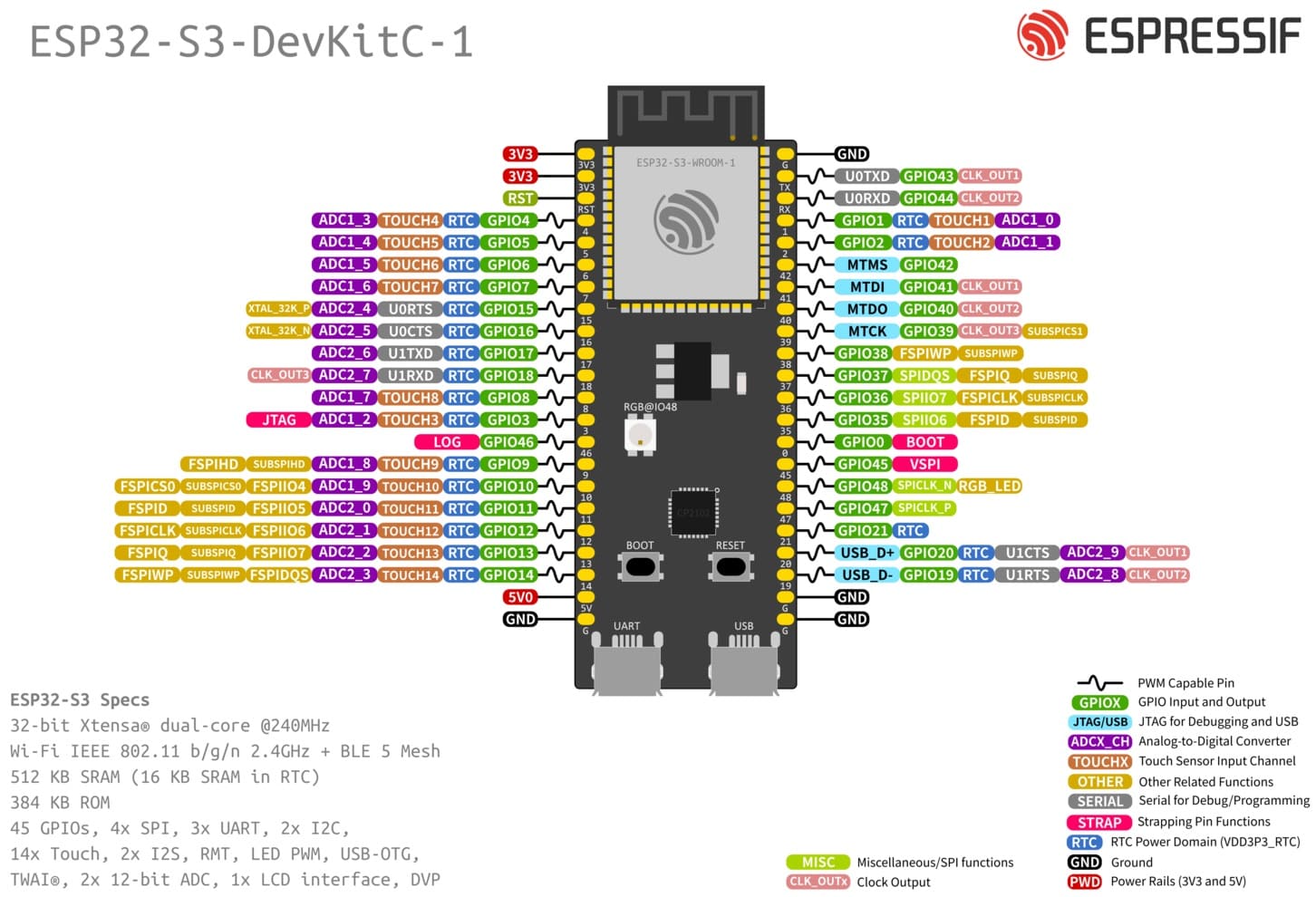

ESP32-S3-DevKitC-1 Pin Dizilimi:

Kartın GPIO, güç, UART, SPI, I2C, ADC, USB ve diğer çevresel bağlantılarını gösteren pin dizilimi aşağıdaki görselde yer almaktadır.

Ürün İçeriği:

• 1 Adet ESP32-S3-DevKitC-1-N8R8 Geliştirme Kartı- Orjinal
