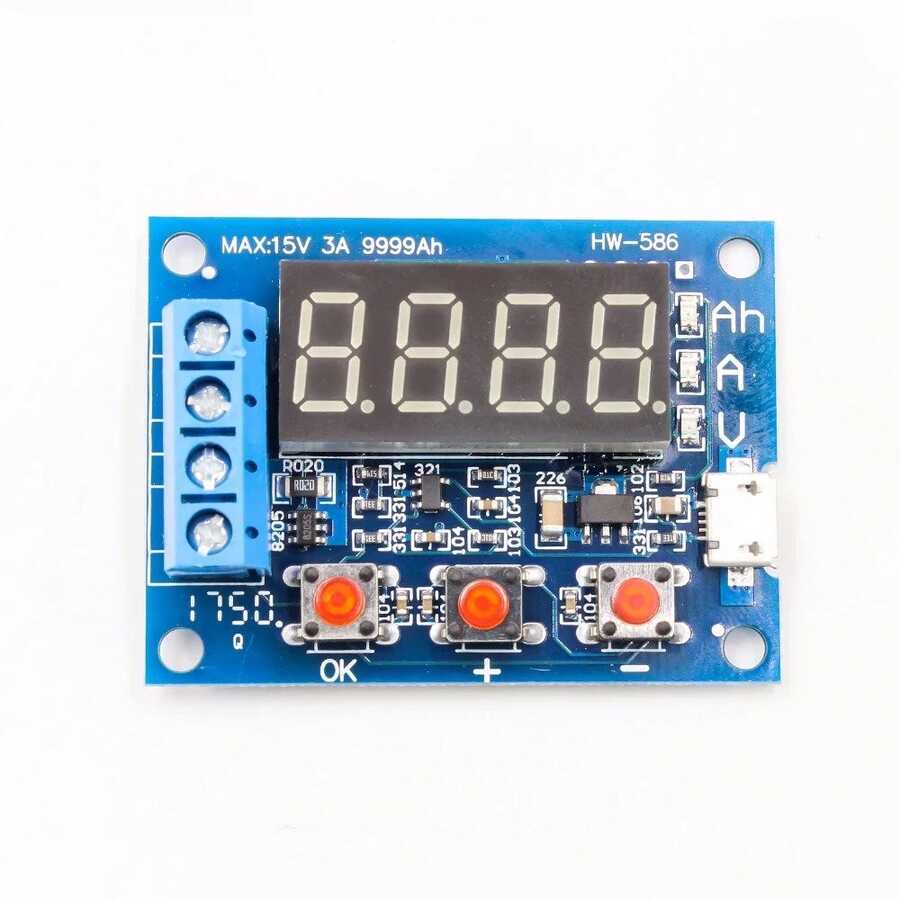

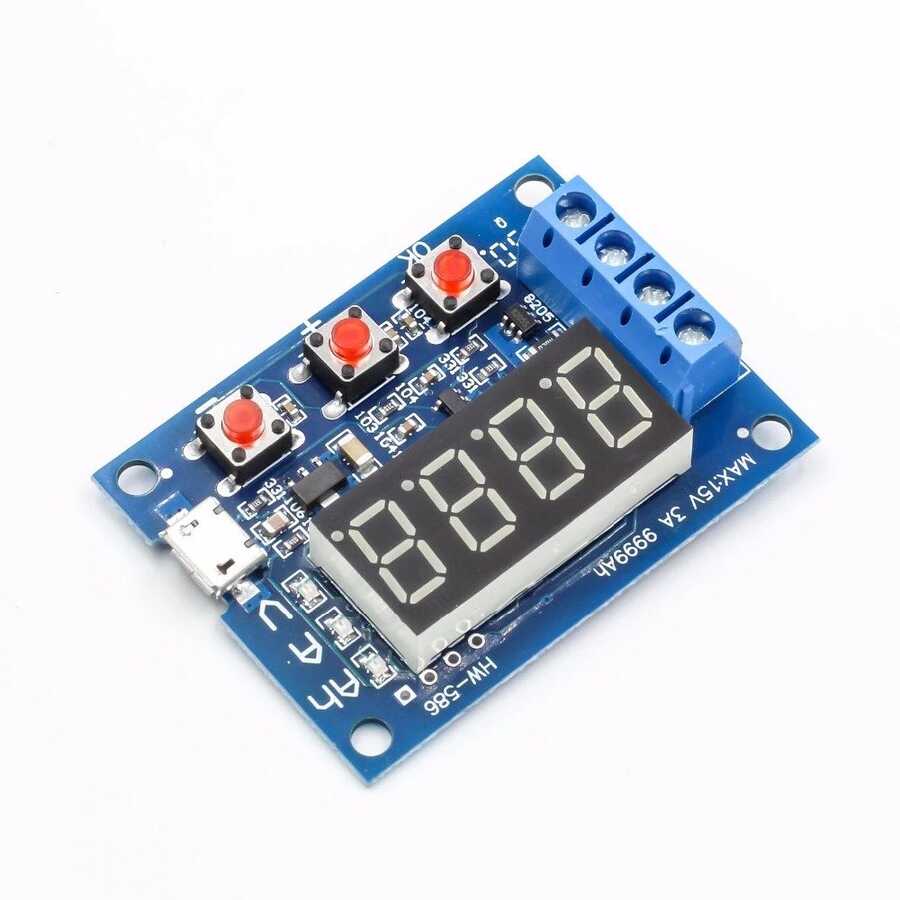

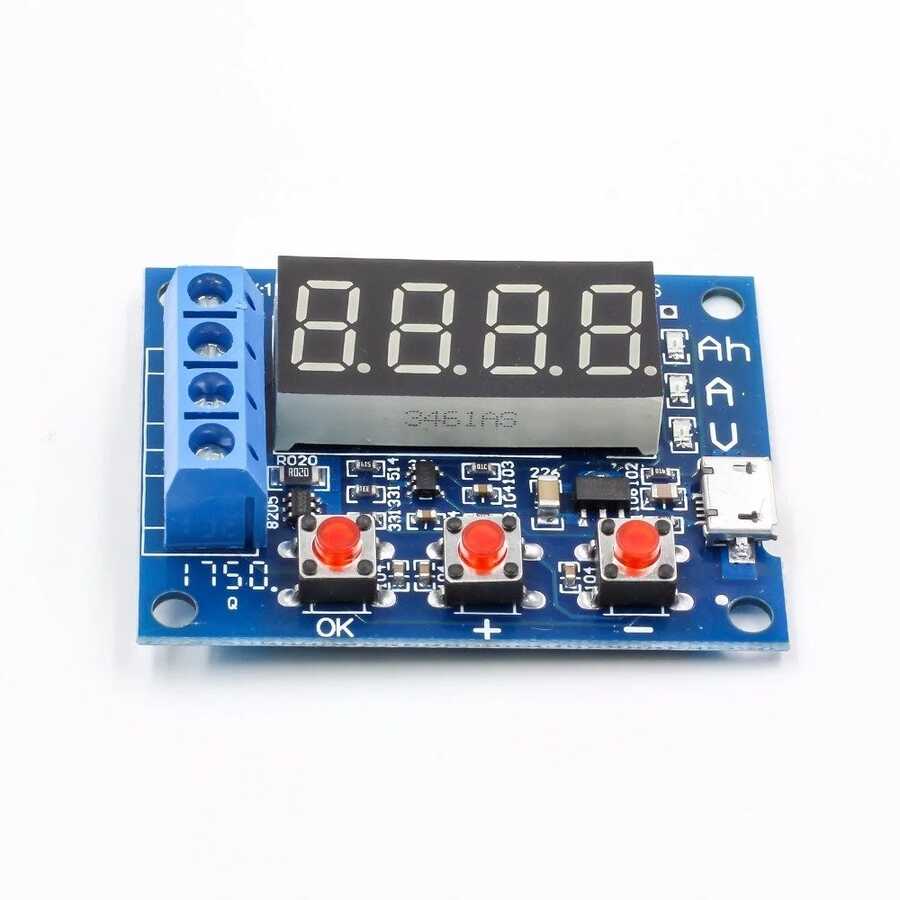

ZB2L3 18650 Lityum Akü Pil Kapasite Test Cihazı 1.5-15V 3A

• Güç Kaynağı Voltajı: DC 4.5-6V (mikro USB girişi)
• Çalışma Akımı: 70mA'dan az
• Deşarj Gerilimi: 1.00 V-15.00 V 0.01 V çözünürlük
• Sonlandırma Voltaj Aralığı: 0.5-11.0 V
• Akım Tarafından Desteklenen: 3.000A 0.001A çözünürlük
• Maksimum Voltaj Ölçüm Hatası: 1% + 0.02 V
• Maksimum Akım Ölçüm Hatası: 1.5% +-0.008A
• Maksimum Pil Kapasitesi Aralığı: 9999Ah (1Ah = 1000 mAh) ekran 10Ah x'ten daha az olduğunda, ondalık noktayı değiştirmek suretiyle daha büyük değer.
• 10Ah XX elde etmek için yukarıda gösterildiği gibi. XX, vb.

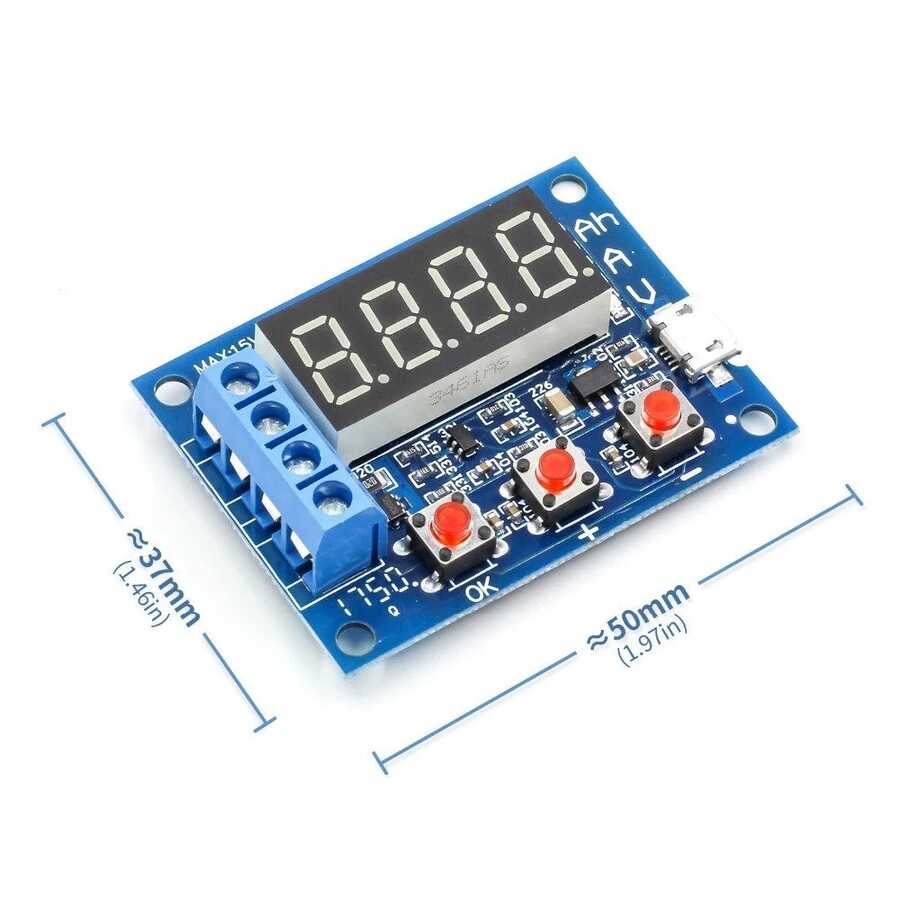

• Kurulu Boyutu: 50mm X 37mm
• Bitmiş Boyutu: 50mm X 37mm X 17mm (uzunluk X genişlik X yükseklik maksimum pozisyon boyutu, bakır ayak yüksekliği içerir)

Talimatlar:
1. İlk test tamamen şarj edilmiş pil olmalıdır.
2. Pozitif girişe pozitif test edilecek pili bağlayın; negatif bir giriş negatif ucu bağlayın. Ters bağlantı yapmamaya özen gösterin. (Yük geri dönüşü devresine zarar verebilir)! Test cihazı mikro USB güç kaynağı (mevcut masaüstü veya dizüstü bilgisayar USB destekli değil) ile çalışmak için pozitif ve negatif çıkışın çıkışına bağlı yük, daha sonra akü voltajı.
3. Doğrudan başlangıç testi, "OK" düğmesinin sadece bir düğmesine ihtiyaç duyar, test cihazı otomatik olarak pilin tam şarj voltajının uygun bir sonlandırma voltajını geliştirebilir ve testten üç kez sonra yanıp sönmeye başlar. Sonlandırma voltajı ekranını P ile başlayan değiştirmek için "+" veya "-" düğmelerine basarak yalnızca akü voltajı ekran durumu olduğunda yapay sonlandırma voltajı geliştirmeniz gerekir. temsili voltaj çözünürlüğünün arkasında 0.1 V, "tamam" başlangıç testine bastıktan sonra ayarlayın.
4. testin başlamasından sonra test cihazı elektronik anahtarın yükünü kontrol edecek, test verileri işlemin kapasiteyi (Ah), akım deşarj akımını (A) serbest bırakacağını gösterir. ve tekerlek arasındaki akü voltajı (V) idi. Akü voltajı ayarlanan kesme voltajına ulaştığında, test cihazı ekran verilerini yük kontrol anahtarları kapasitede (Ah) ve yukarıda kalır ve ilgili gösterge birlikte hızlı bir şekilde yanıp söner, şimdi, pilin gerçek kapasitesini boşaltma kapasitesini gösterir, yanıp sönmeyi sonlandırmak için "tamam" tuşuna basın, kararlı veri görüntüsüne izin verir, Güç durumuna dönmek için tekrar "tamam" düğmesine basın, sadece bir sonraki bölümün pil testini değiştirebilir .

Hata kodları ve anlamları:

• Err1: Pil voltajı 15 V üzerinde
• Err2: Akü voltajı sonlandırma voltajından daha düşüktür
• Err3: Pil yük veya deşarj akımı hattı çok fazla direnç göze alamaz
• Err4: Aşırı akım (akım 3.1A aşıyor)

  Not: Deşarj süresinde ürün çok fazla ısınır. Güvenlik amaçlı kontrollü ortamda ölçüm yapınız.

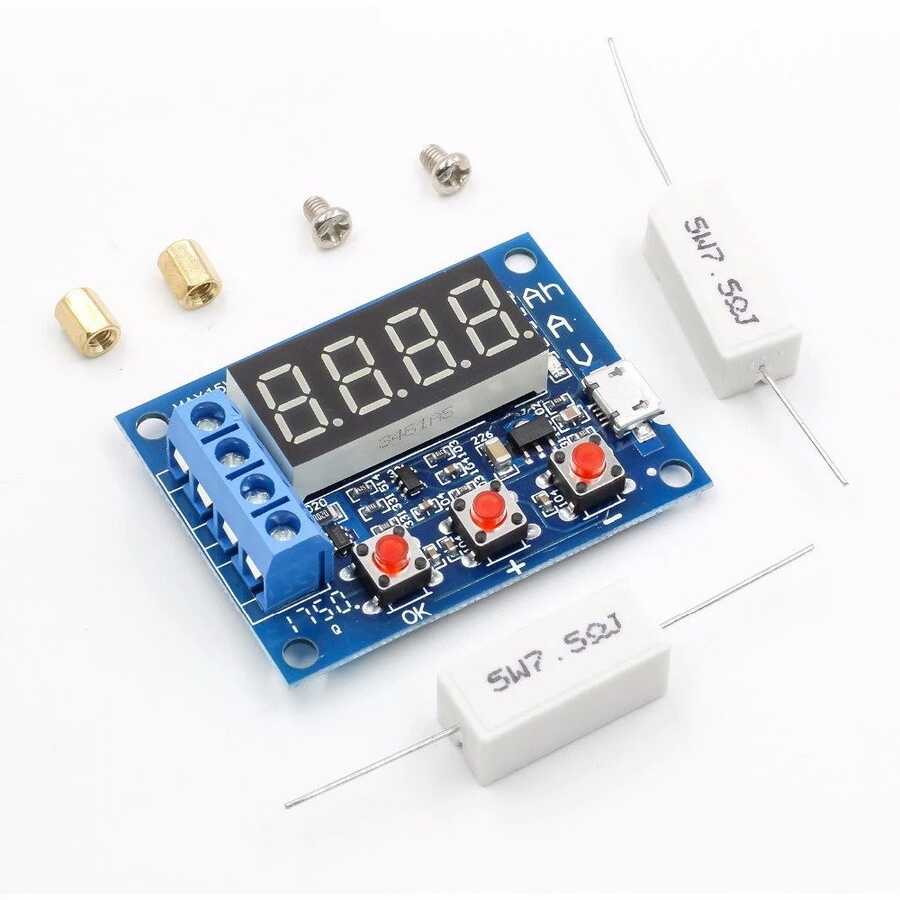

Ürün İçeriği:

• 1 Adet ZB2L3 18650 Lityum Akü Pil Kapasite Test Cihazı 1.5-15V 3A
