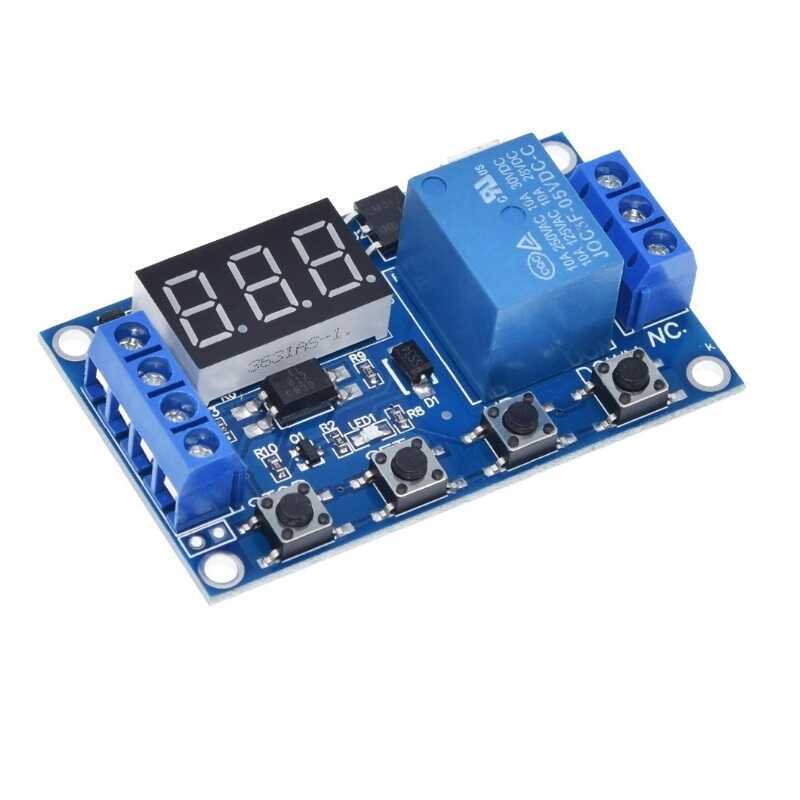

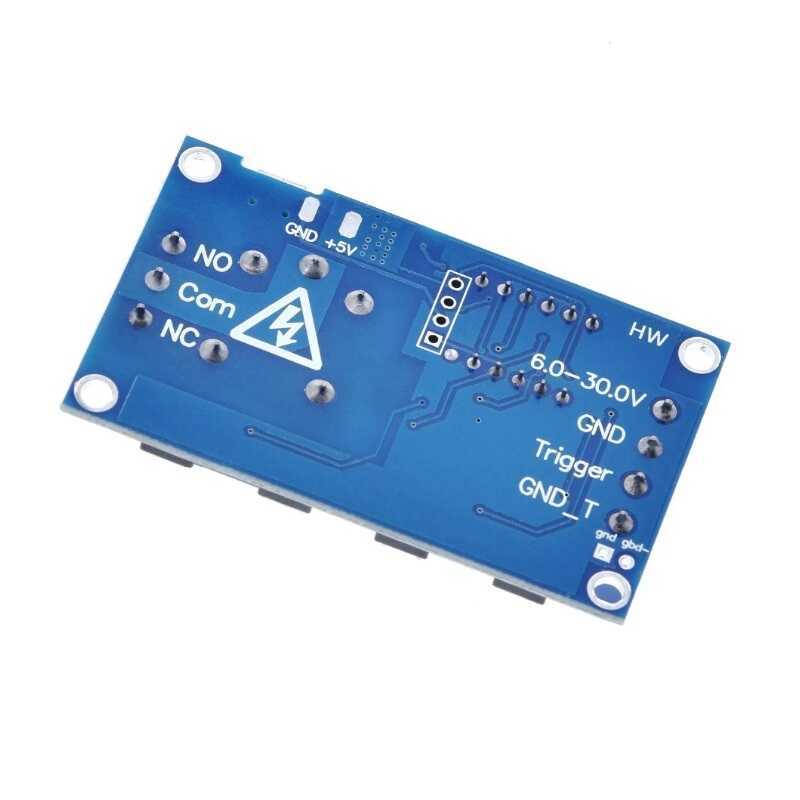

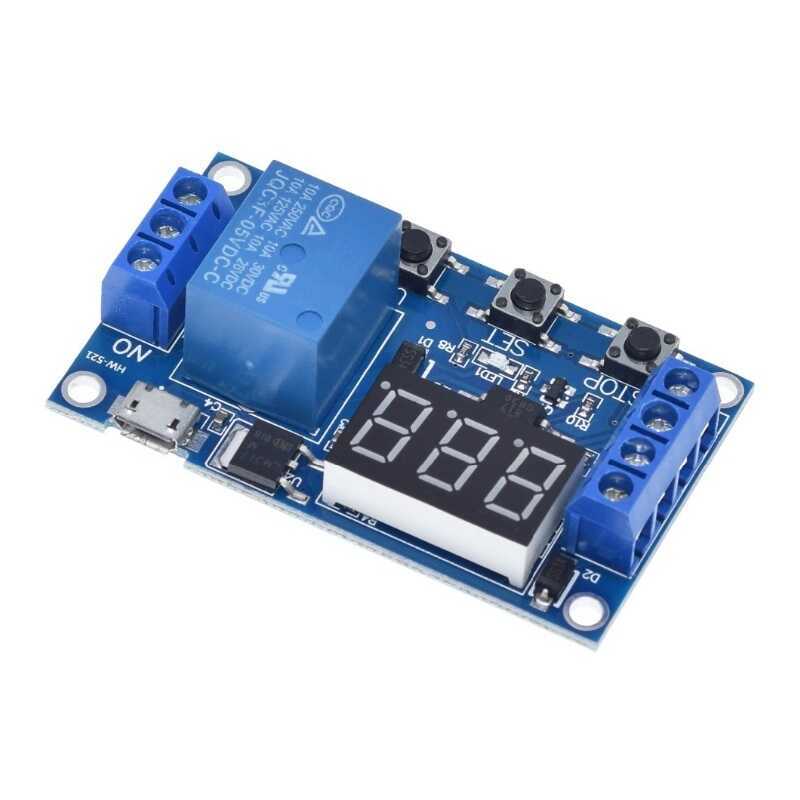

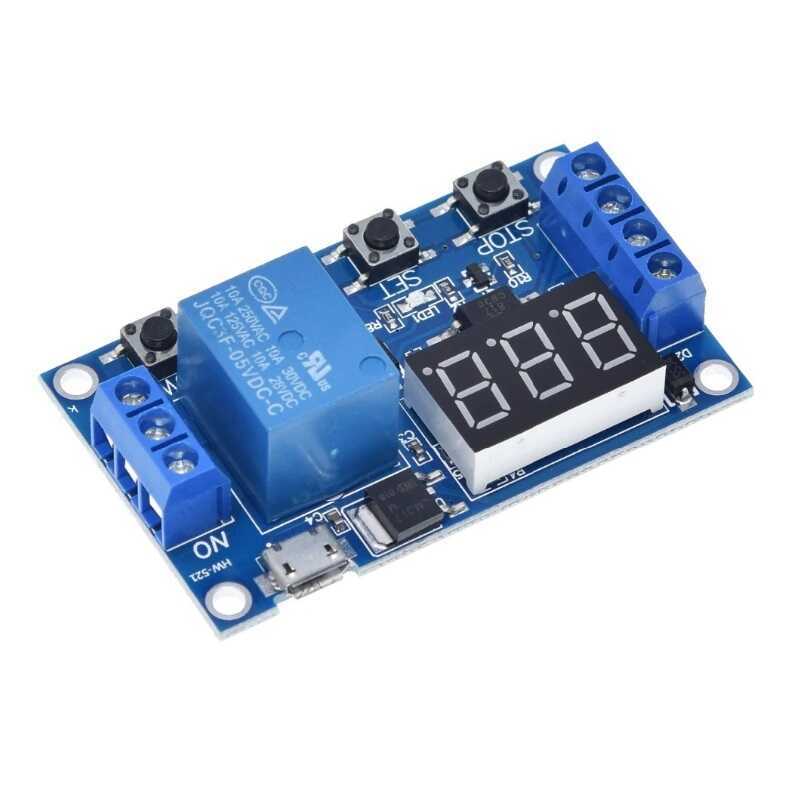

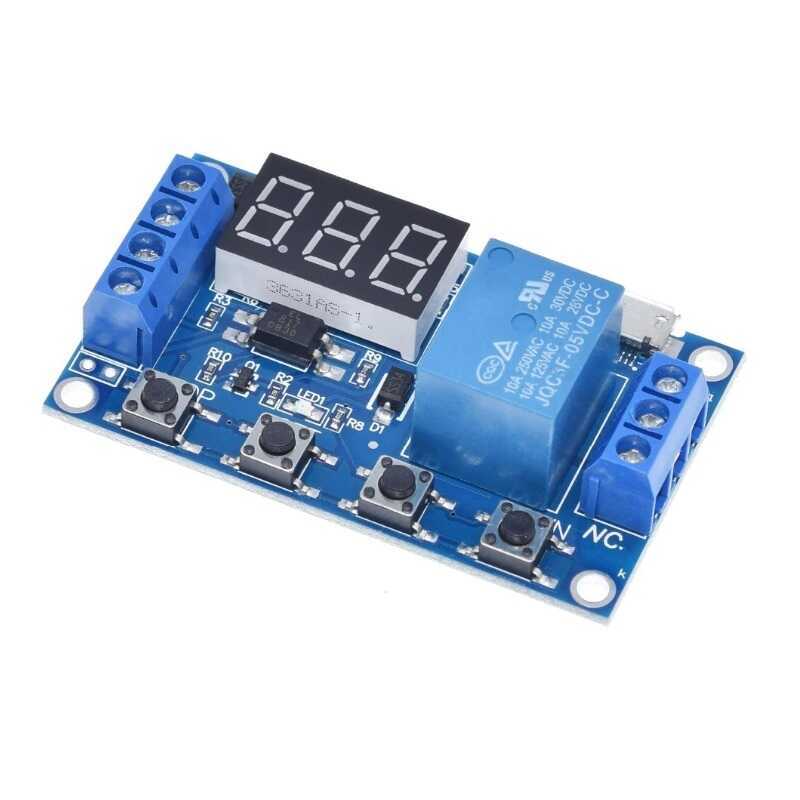

Zaman Ayarlı Röle Modülü Çok Fonksiyonlu- 6-30V-USB

Marka : Çin Ürün Kodu : R000199
62,87 TL + KDV
%13
74,19 TL
85,43 TL
Kampanya
  • Ürün Özellikleri
  • Ödeme Seçenekleri
  • Yorumlar
  • Tavsiye Et
  • Resimler
  • Hızlı Mesaj
  • Öneri Kutusu
  • Çok fonksiyonlu zaman ayarlı röle modülü 9 farklı fonksiyon ile çalışmaktadır. Aşağıda bu fonksiyonlar detaylı olarak belirtilmektedir. Kuluçka makinesi vb. birçok makinenin yönetiminde kullanılabilir. Örneğin Kuluçka makinesi viyolu 30 saniye çalıştır daha sonra 60 dakika kapalı bekle şeklinde çalıştırılabilir.
    Tetik sinyali geldikten sonra 0-999 saniye veya 0-999 dakika aralığında röleyi açmak için P1 modlarından biri kullanılır.  Kuluçka makinelerinde kullanılan viyollerinin zamanlaması için P3.2 modu kullanılarak CL süresi 120 dakika OP süresi 20 saniye olarak ayarlanarak sonsuz bir döngü şeklinde çalışabilir.  Tetik sinyali geldiği zaman CL süresi kadar kapalı CL süresinin sonunda OP süresi kadar açık için P2.1 modu.

    Teknik Özellikler:

    • Çok Fonksiyonlu Zaman Ayarlı Röle
    • Çalışma gerilimi: 6-30V ve mikro USB 5.0V güç kaynağı
    • Tetik kaynağı: Yüksek tetik (3.0V-24V) sinyali (+ tetik)

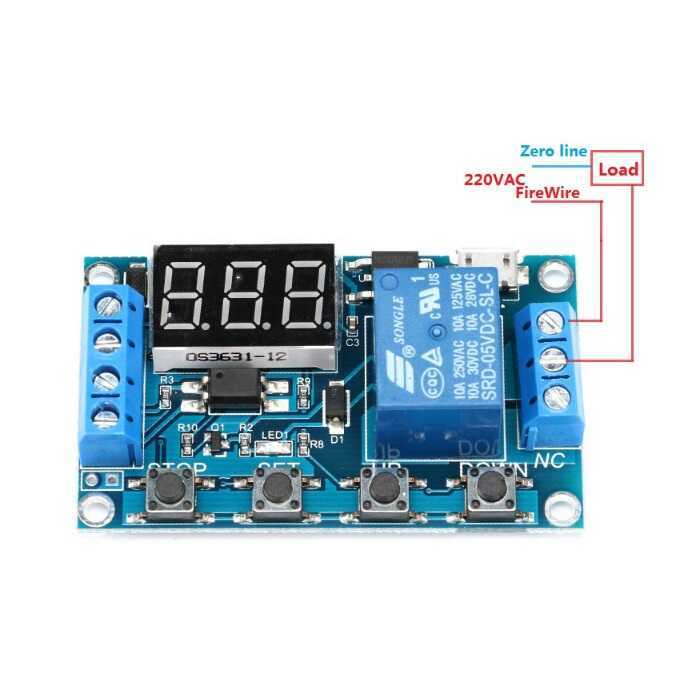

    • Çıkış Rölesi kapasitesi: 250V/10 AC veya 30V/10 DC
    • Boştaki akımı: 20mA
    • Çalışma akımı: 50mA
    • Zamanlama aralığı: 0.1 saniye-999 dakika sürekli ayarlanabilir
    • Çalışma sıcaklığı: -40°C - +85°C
    • Boyut: 6.2x3.8x1.7cm

    Mod Açıklaması:

    • P1.1: Tetik sinyalinden sonra, Röle OP süresi kadar kontak değiştirir(açar) ve geri sayımın sonunda eski konumuna döner(kapatır). Geri sayım boyunca yeni tetiklerden etkilenmez.
    • P1.2: Tetik sinyalinden sonra, Röle OP süresi kadar kontak değiştirir(açar) ve geri sayımın sonunda eski konumuna döner(kapatır). P1.1 den farklı olarak yeni tetikte geri sayımın başına döner.
    • P1.3: P1.1 ile aynı tek farkı tetik tekrar gelirse geri sayım kesilerek röle kapanır.
    • P1.4: Tetik geldiği anda röle açar ve tetik sinyali kesildiği anda OP süresi kadar geri sayım yapar ve geri sayımın sonunda röle kapanır.
    • P3.1: Bu fonsiyonda 3 parametre ayarlanmakatadır. OP (açma süresi), CL (kapama süresi) ve LOP (döngü sayısı(döngü sayısı --- olduğu zaman sonsuz dönü anlamına gelir.)). Bu fonksiyon tetik sinyali gelidği anda aktif olur ve ayarlanan tekrar sayısı kadar terar eder veya sonsuz döngü ayarlanmışsa enerji kesilene kadar devam eder.
    • P3.2: Bu fonksiyon P3.1 ile aynıdır. P3.1 den tek farkı tetik sinyaline ihtiyaç duymaz. Enerji verildiği anda fonsiyon aktif olur.
    • P-4: Tetik geldiği anda röleyi direkt açar ve tetik kesildiği anda OP süresi kadar geri sayım yapar ve geri sayımın sonunda röleyi kapatır.

    Parametre ayarları Nasıl Yapılır?

    • İlk olarak, rölenin çalışma modunu belirleyin;

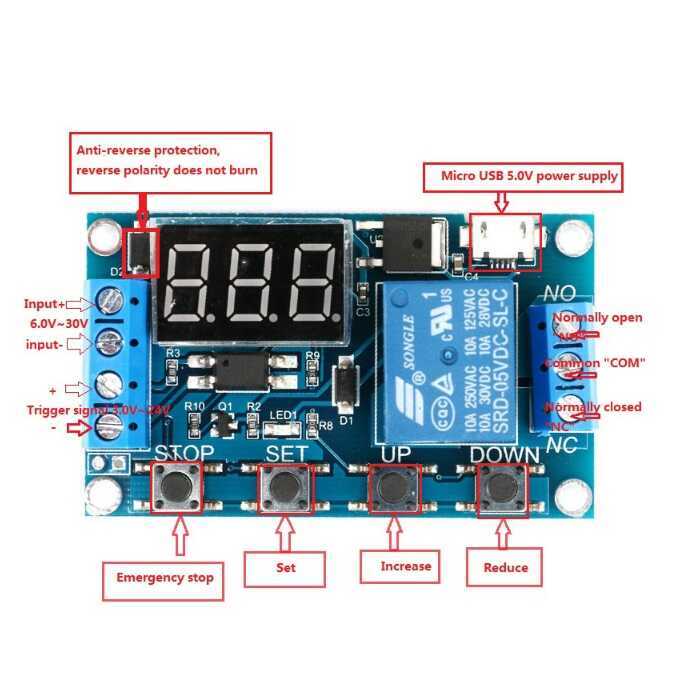

    • Ana arayüzde rölenin çalışma modu (modül açıldığında, mevcut çalışma modunu (P1.1 varsayılan mod) yanıp söner, ardından ana arayüze girin) "SET butonuna uzun basın serbest bırakıldıktan 2 saniye sonra " mod seçim ekranı çıkacaktır. Ayarlanacak modu seçmek için UP/DOWN butonlarına basınız(P1.1 ~ P-4);
    • Ayarlanacak modu seçtikten sonra (örneğin, P3.2) uygun parametreleri ayarlamak için set tuşuna basın, daha sonra ayarlanacak parametre yanıp söner (OP-açık zaman, CL-kapalı zaman, LOP döngüleri ("---" sonsuz döngüyü temsil eder)), UP, DOWN değeri ayarlamak artırıp, azaltmaktadır. Uzun basmada hızlı artış veya azalmayı sağlamaktadırlar.
    • Parametre değerini ondalık nokta konumunu seçmek için STOP butonuna kısa basınız. Mevcut modun bir sonraki parametresini ayarlamak için SET butonuna kısa basın.
    • Seçilen modun parametrelerini ayarladıktan sonra 2 saniye boyunca SET butonuna basın, şu anda ayar modu yanıp söner ve ardından ana ekrana geri döner.
    • Ana arayüz: rölede durum göstergesi "000" (ondalık nokta yok).
    • Mod seçim ekranı: Ayarlara girmek için SET'e uzun basın, ayar tamamlandıktan sonra, çıkmak ve ana arayüze dönmek için SET tuşuna basın çok basit!

    Zamanlama Ayarı Nasıl Yapılır?

    • Parametre açıklaması: OP- açık zamanı, CL- kapalı zamanı, LOP- döngüleri (1-999 kez, "---" sonsuz döngüyü temsil eder)
    • Bu parametreler birbirinden bağımsızdır, ancak bu ortak mod parametrelerinin her biri, örneğin, P1.1 set op-süresi 5 saniyedir, P1.2 moduna geçmek isterseniz buradaki OP zamanında 5 saniye olduğunu görecektir. Burada zamana ayarını değiştirmek istiyorsanız yeniden girmelisiniz.
    • Ana arayüzde (ekran 000) SET butonuna basın, OP (CL, LOP) ve ilgili zaman ZZZ gösterecektir;
    • ZZZ ondalık nokta uçları, zamanlama aralığı: 1 saniye ile 999 saniye
    • ZZ.Z decimal Z ondalık nokta on, zamanlama aralığı: 0.1 saniye ile 99.9 saniye
    • Decimal Z.Z.Z. ondalık zamanlama aralığı: 1 dakika ile 999 dakika
    • Mod seçim ekranındaki zaman seçimini(noktanın pozisyonunu) ayarlamak için Stop butonuna basınız. Ayarladıktan sonra, zaman aralığını seçin
    • Örneğin, OP kurmak istiyorsanız 3.2 saniyedir, ardından ondalık noktayı on, dijital ekran 03.2 olarak hareket ettirin
    • Gösterge OP, CL, LOP (mod P3.1, P3.2 gibi) ise, SET butonuna basın ve ilgili zaman, CL ve ilgili zaman, LOP ve ilgili sayı görüntülenecektir;
    • Açık: OP zaman rölesi iletime izin verir;
    • Kapalı: CL zaman rölersi iletim her zaman kapalı;
    • Ana arayüzde, açık ve kapalı arasında geçiş yapmak için STOP düğmesine kısa basın, devletin yanıp söndüğü akım ve ardından ana ekrana geri dönün. (Bu özellik bir acil durdurma fonksiyonu, bir anahtar kesme rölesi kapalı)
    • Uyku modu:
    • C-P uyku modu: herhangi bir işlem yapmadan beş dakika sonra dijital ekran otomatik olarak kapanır, programın normal çalışması devam eder.
    • O-d normal mod: dijital ekran her zaman açık;
    • Uyku kodunu ayarlamak için ana ekranda STOP butonuna iki saniye basın ve daha sonra ana ekrana döndüğünde C-P ve O-D durumunu Stop butonuna basarak değiştirebilirsiniz.

    Ürün İçeriği:

    • 1 Adet Çok Fonksiyonlu Zaman Ayarlı Tekli Röle Kartı 6-30V-USB
