PWM to Voltaj Çevirici Modül

Pwm sinyallerine bağlı olarak ayarlanabilen voltaj üretici devredir. % 0-100 arasında değişen dijital pwm sinyalini 0-5V 0-10V analog voltaja dönüştürür. Çıkış voltajı duty oranına göre oluşmaktadır. Plcler, endüstriyel otomasyon uygulamaları benzeri alanlarda kullanılmaktadır.

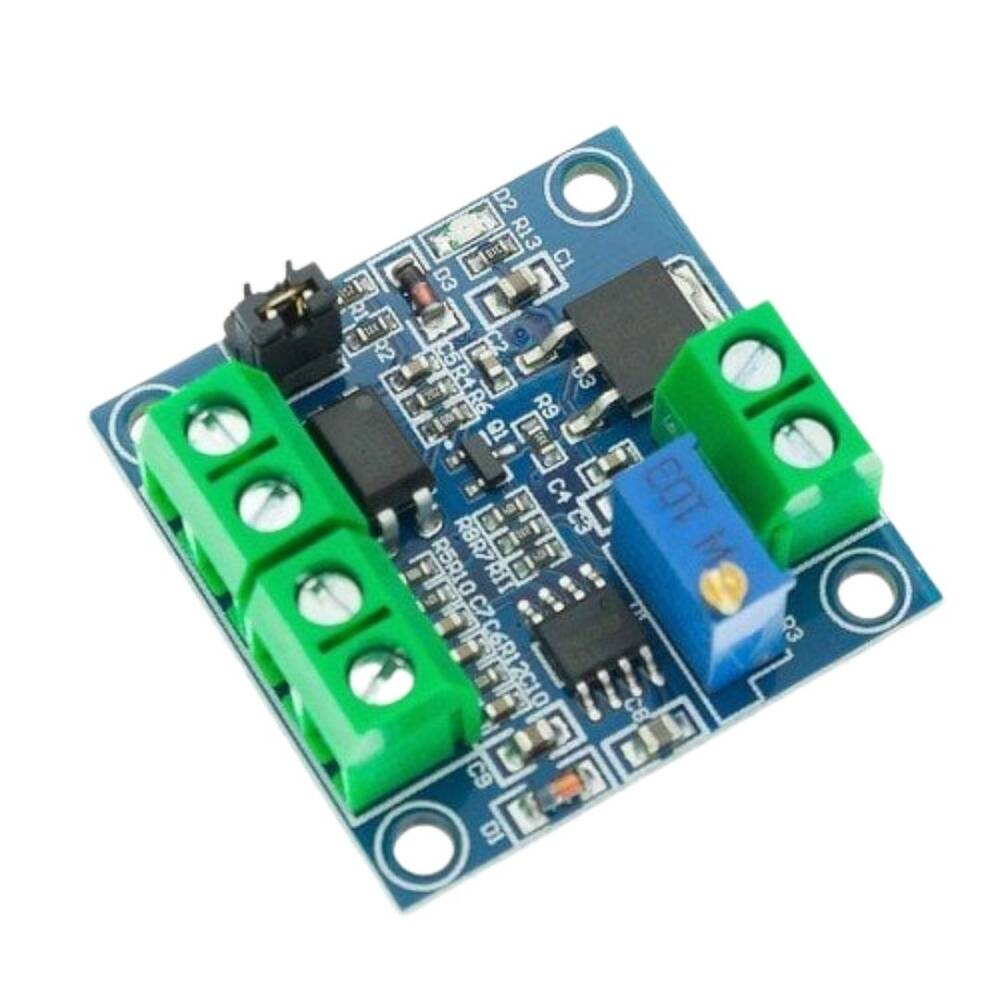

Çok kücük boyutludur, kullanımı kolaydır.  Üzerinde bulunan potansiyometre ile kolayca kalibre edilir. Sol tarafta bulunan 2 adet jumper ile pwm sinyal voltaj seviyesi seçimi yapılır. İç taraftaki jumper 5V pwm sinyal girişi olarak seçili olarak ulaşacaktır. 24V luk pwm sinyalleri ile çalışacaksanız dış taraftaki jumper kısa devre edilmelidir.

Ürün Özellikleri :

• Modül çalışma voltajı: DC 12V / 30V
• Çalışma akımı: 100mA Maks.
• Pwm frekansı: 1Khz / 3Khz
• Pwm sinyal voltaj seviyesi:  DC 5/10V    DC 12/24V ( Plc kontrol )
• Çevrim aralığı:  %0/100   to  DC 0V/10V
• Çıkış voltaj ayar potansiyometresi.
• Hata oranı: %5
• Besleme gösterge ledi
• Renk: Mavi / Yeşil
• Çalışma sıcaklığı: -10C  / 85C
• 4 Adet montaj deliği

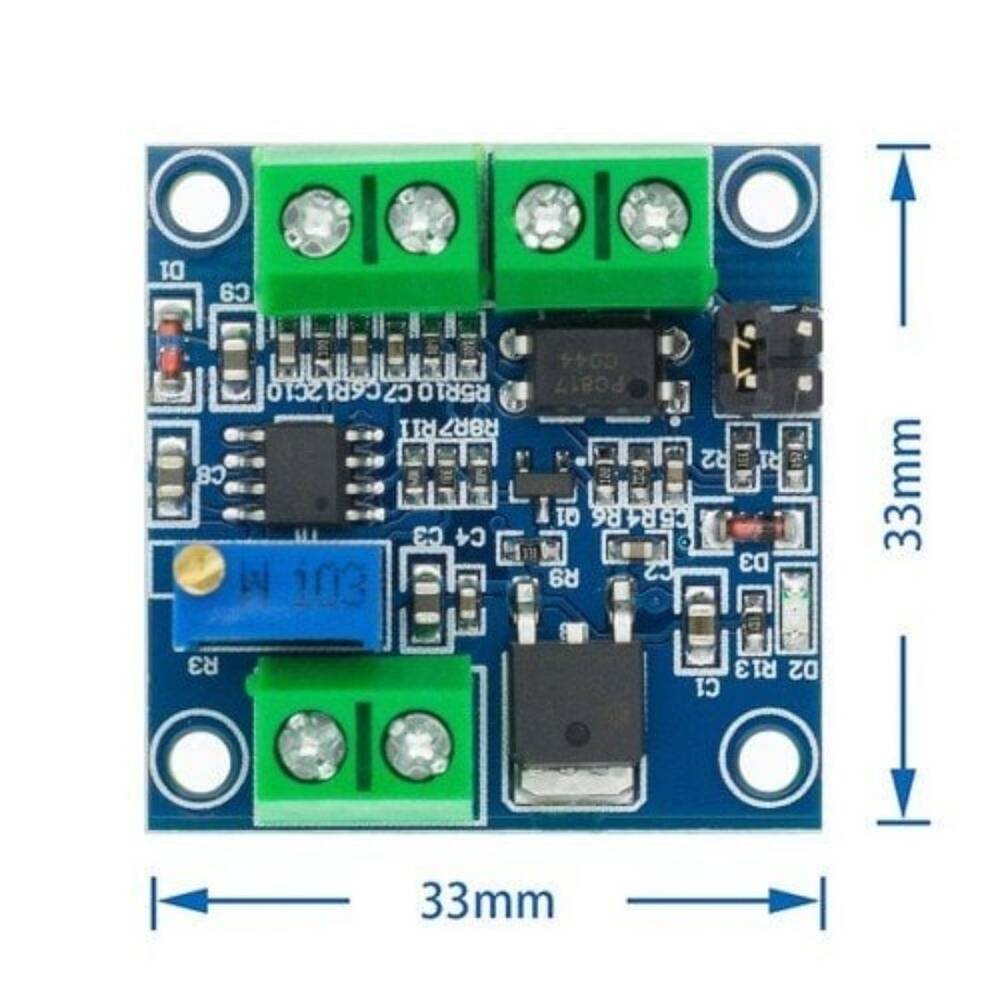

• Kart Ölçüleri: 33mm x 33mm

Ürün İçeriği:

• 1 Adet  PWM to Voltaj Çevirici Modül
