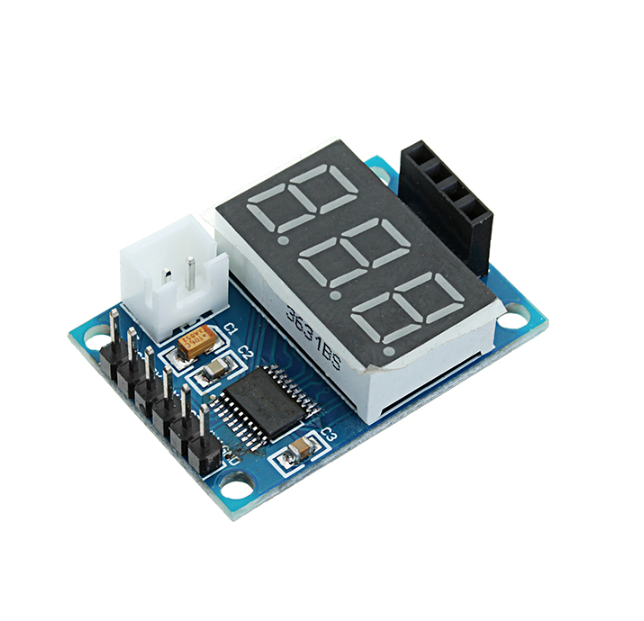

HC-SR04 Ultrasonik Sensör Mesafe Ölçüm Modülü
Marka : Çin Ürün Kodu : 4048
Stok Durumu: Var
-
Ürün Özellikleri
-
Ödeme Seçenekleri
-
Yorumlar
-
Tavsiye Et
-
Resimler
-
Öneri Kutusu
-
HC-SR04 ultrasonik sensörü kullanılarak mesafe ölçümü uygulamalarında kullanılır. Bir nesnenin veya engelin mesafesini 3 basamaklı LED ekranda görüntüleyebilirsiniz. Ayrıca karttaki seri pinler aracılığıyla verilerini de alabilirsiniz.
NOT: HC-SR04 Ultrasonik Sensör dahil değildir.
Teknik Özellikler:- Dahili STM8S103 yüksek performanslı mikroişlemci
- Dijital ekran
- Veri seri port üzerinden çıkarılabilir
- Etkili ölçüm mesafesi: 3cm - 400cm
- Ölçüm Birimi: cm
- En büyük hata: yaklaşık% 1
- Çalışma voltajı: 5V

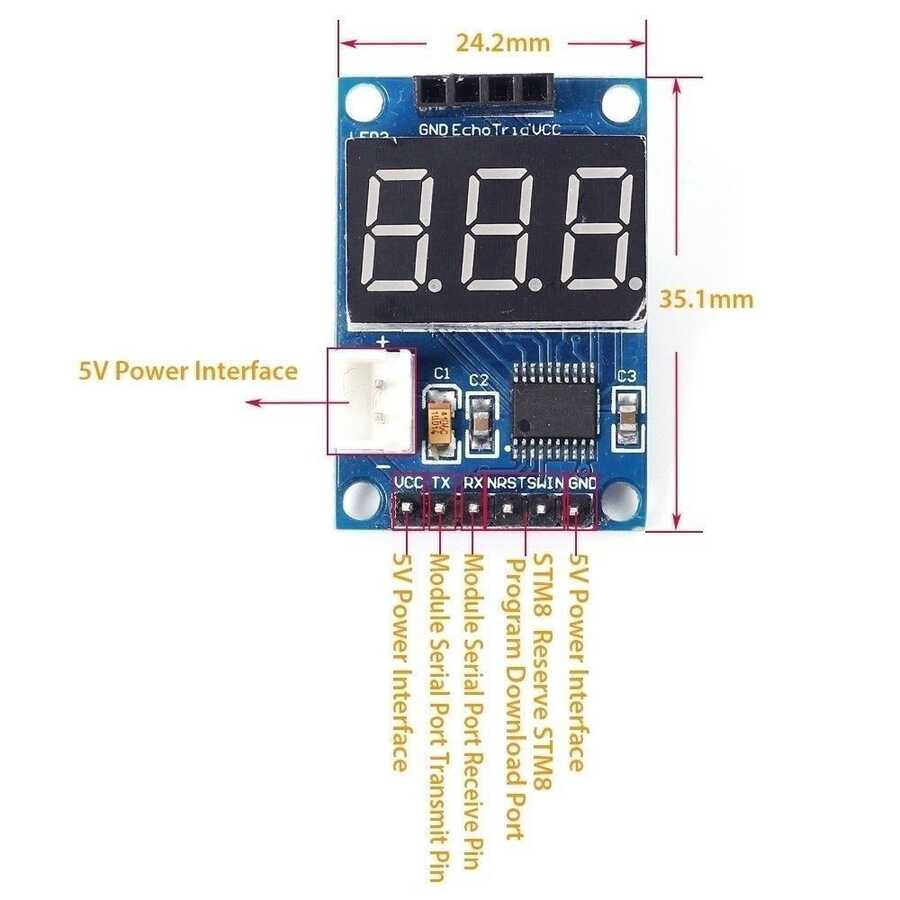

- Arayüz Açıklaması:
- VCC, GND: 5V güç arayüzü
- 2.54mm beyaz soket: 5V güç kaynağı arayüzü
- TX: seri port pini
- RX: seri port pini
- NRST, SWIN: STM8 program indirme portu
Ürün İçeriği:
- 1 Adet HC-SR04 Ultrasonik Sensör Mesafe Ölçüm Modülü
Kullanım için talimatlar:
Ölçüm mesafesi, dijital ekran ve seri port üzerinden aynı anda görüntülenebilir

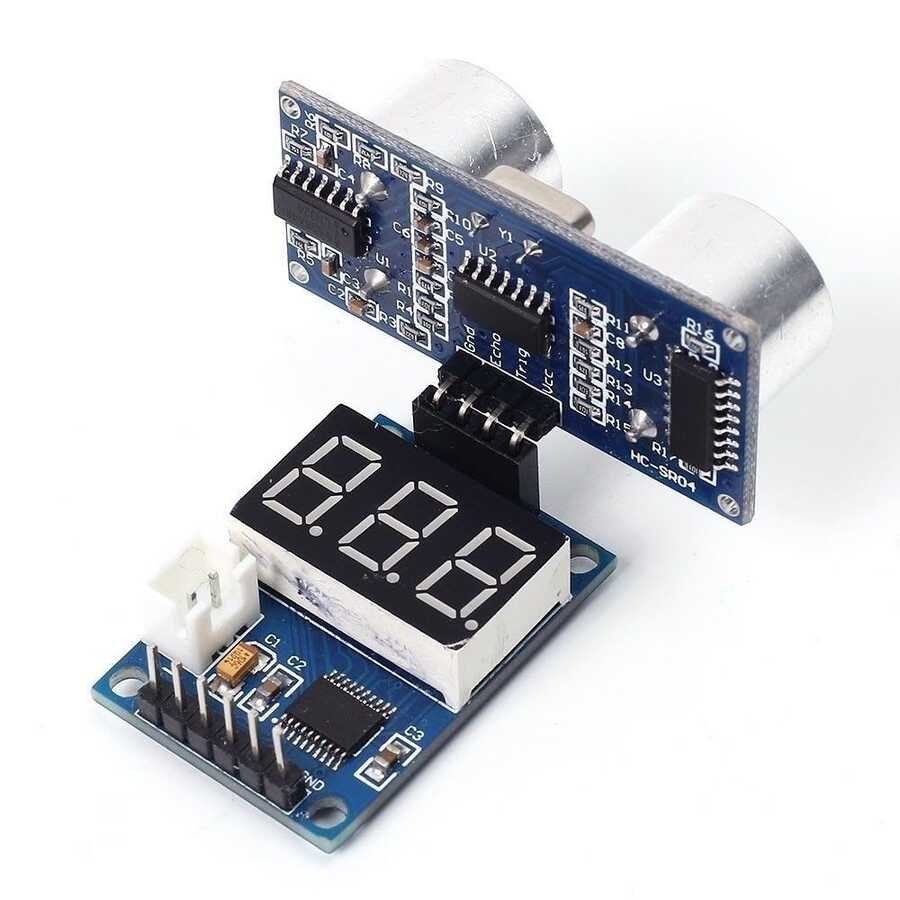

Dijital ekran kullanımı için, doğrudan ultrasonik modülü takın ve 5V güç kaynağına bağlayın
Seri port çıkışı: ultrasonik modülün VCC, TX, RX, GND USB'ye TTL modül 5V, RX, TX, GND, seri haberleşme baud hızı 9600
Değişken, ölçülen nesne alanı 0,5 metrekareden az olmamalıdır ve mümkün olduğu kadar düz ve biraz daha güçlü yansıtma kabiliyeti olmalıdır, aksi takdirde test sonuçlarını etkiler.
Etkili ölçüm mesafesi 3cm-400cm, bu aralığın ötesinde verilere izin verilmez veya 000 göstergeye neden olabilir.
