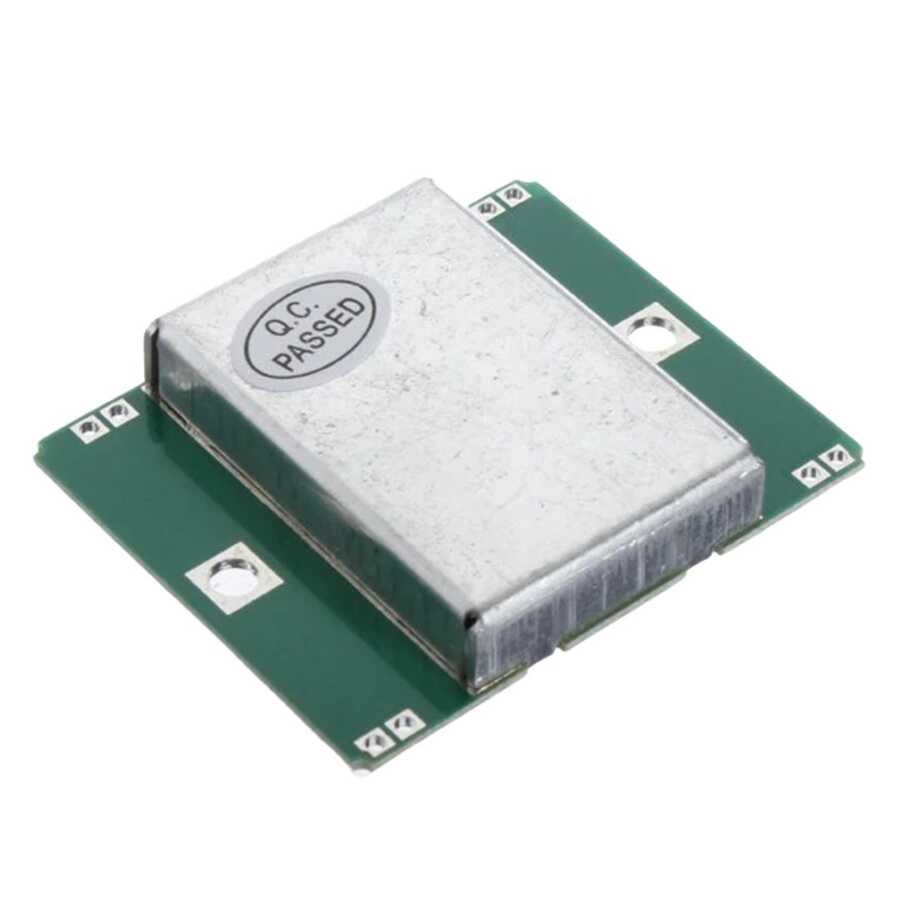

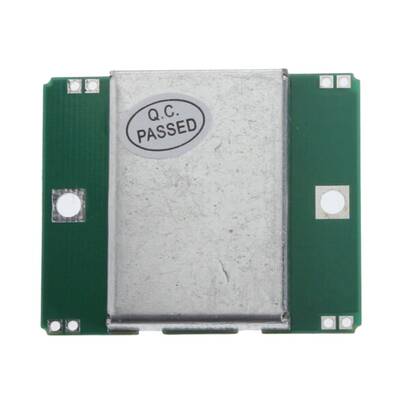

HB100 Mikrodalga Doppler Radar Modülü

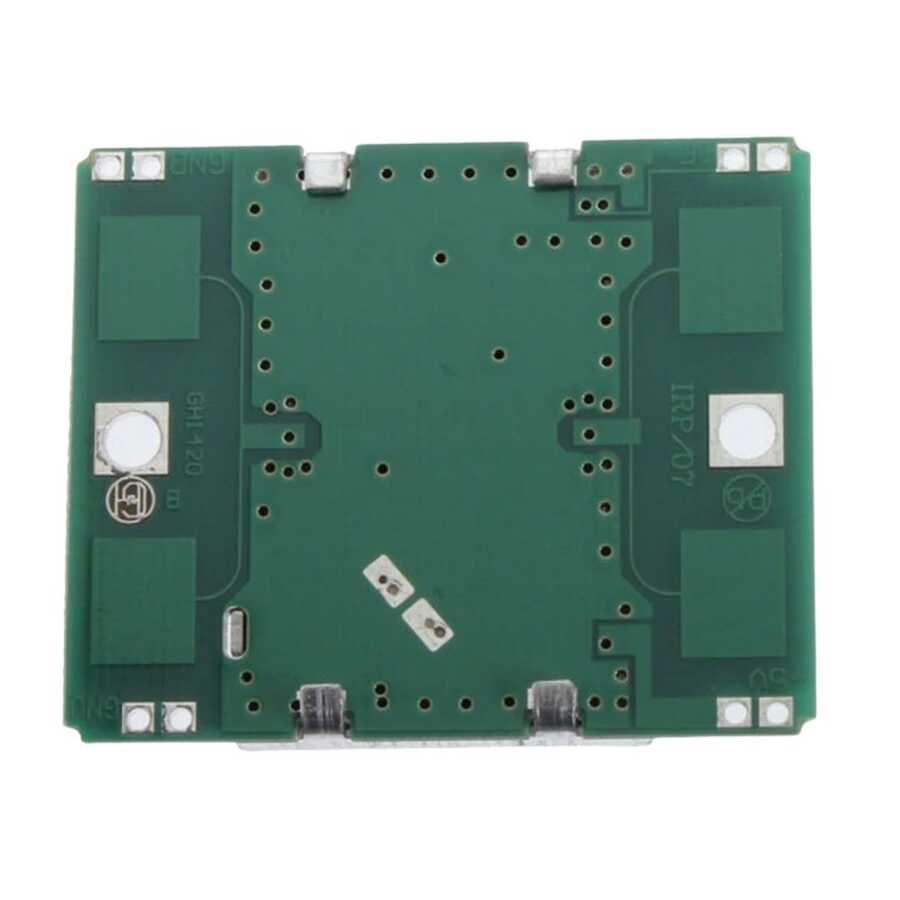

HB100 Minyatür Mikrodalga Hareket Sensörü, bir X-Band Bi-Statik Doppler alıcı-verici modülüdür. Dahili bir Dielektrik Rezonatör Osilatörü (DRO) ve bir çift Mikroşerit yama anten dizisine sahiptir ve bu da onu hareket algılama ekipmanlarında kullanım için ideal hale getirir.

Bu modül alarmlar, hareket dedektörleri, aydınlatma kontrolü, araç hızı ölçümü ve otomatik kapılar için idealdir.

Not: Lütfen düşük voltajlı bir havya kullanın ve güvenilir bir topraklamaya bağlayın. Bu cihaz ESD'ye karşı hassastır ve lehimleme sırasında hasar görebilir. HB100 modülünün IF çıkışı özellikle hassastır. Diyot modunda bir multimetre kullanarak hasar olup olmadığını kontrol edebilirsiniz. IF ve GND arasındaki ileri voltaj düşüşü yaklaşık 0,25 V olmalıdır.

Ürün Özellikleri:

• Düşük akım tüketimi (tipik 30 mA)
• CW veya darbeli çalışma
• Düz profil
• Uzun algılama menzili (20 m)
• Besleme gerilimi: 4,75V ile 5,25V arası
• X-Band frekansı: 10.525 GHz
• Minimum Güç Çıkışı: 13 dBm EIRP

Ürün İçeriği:

• 1 Adet HB100 Mikrodalga Doppler Radar Modülü
