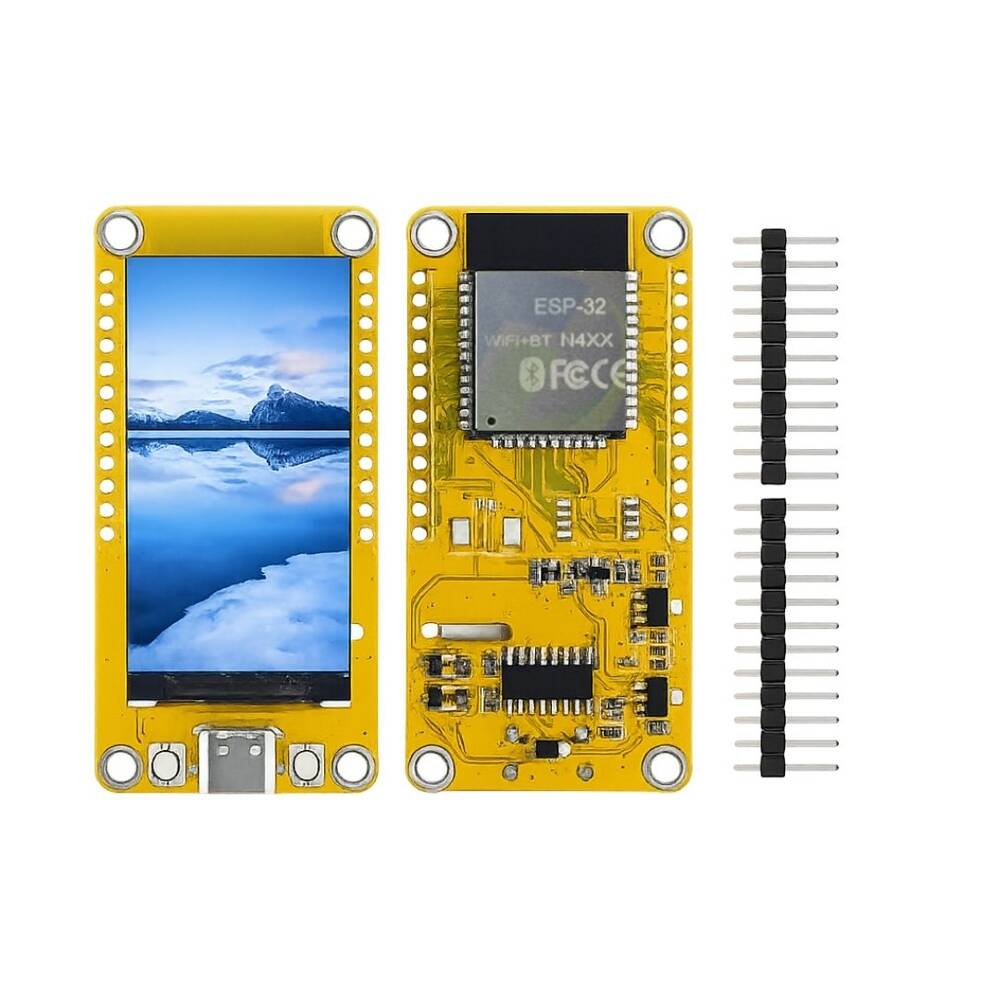

ESP32-S3 1.9 inch WIFI Bluetooth CH340 TFT Modül

ESP32-1732S019 geliştirme kartı, ESP32-WROOM-32 modülü üzerine geliştirilmiş, Wi-Fi ve Bluetooth bağlantı özelliklerini bir arada sunan güçlü bir geliştirme kartıdır. Çift çekirdekli işlemcisi sayesinde 240 MHz'e kadar çalışma frekansı sunarken, dahili 512 KB SRAM, 384 KB ROM ve 4 MB Flash belleği ile yüksek performans sağlar. Üzerinde bulunan 1.9 inç IPS TFT LCD ekran, 170 × 320 piksel çözünürlüğü ve 16 bit renk desteği ile net görüntü sunar. Arduino IDE, MicroPython ve Mixly platformlarını destekleyerek IoT, gömülü sistemler ve kullanıcı arayüzü geliştirme projeleri için ideal bir çözümdür.

Arduino IDE ile Kullanım ve Ekran Pinleri

Bu kart ESP32 tabanlı bir geliştirme kartıdır ve üzerinde 1.9 inç 170×320 çözünürlüklü ST7789 TFT ekran bulunmaktadır.

Arduino IDE içerisinde kart seçimi için:

Tools → Board → ESP32 Arduino → ESP32 Dev Module

seçilebilir.

Kod yüklerken sorun yaşıyorum ne yapabilirim? A fatal error occurred: Failed to connect to ESP32: Wrong boot mode detected (0x13!) Hatası

Arduino IDE'de yüklemeye bastığınızda output'ta çıkan "Connecting ......" ibaresini gördüğünüzde kartın üstündeki boot tuşuna basılı tutunuz ve "Writing at" ibaresi ekrana gelince bırakınız.

Ekranı kullanmak için Arduino_GFX Library kütüphanesini kullanabilirsiniz. Kütüphane, Arduino IDE içerisindeki Library Manager üzerinden kurulabilir.

TFT Ekran Pin Bağlantıları

Fonksiyon - ESP32 GPIO
TFT MOSI - GPIO 13
TFT SCK / CLK - GPIO 14
TFT CS - GPIO 15
TFT DC - GPIO 2
TFT RST - Dahili / kullanılmıyor
TFT Backlight - GPIO 21

Ekran sürücüsü: ST7789
Ekran çözünürlüğü: 170 × 320 piksel
Haberleşme: SPI

Not: Ürün üzerinde kullanılan ESP32 ve ekran kartlarında üretim/revizyon farklılıkları bulunabileceğinden farklı parti veya PCB revizyonlarında pin tanımlamalarında değişiklik görülebilir. Programlama sırasında kartın üzerindeki PCB ve GPIO işaretlerini kontrol etmenizi öneririz.

Teknik Özellikleri:

• Ana İşlemci: ESP32-WROOM-32
• Kablosuz Bağlantı: Wi-Fi + Bluetooth
• İşlemci Frekansı: 240 MHz'e kadar
• SRAM: 512 KB
• ROM: 384 KB
• Flash Bellek: 4 MB
• Ekran Boyutu: 1.9 inç IPS TFT LCD
• Ekran Sürücü Entegresi: ST7789
• Çözünürlük: 170 × 320 piksel
• Renk Desteği: 16 bit (65.536 renk)
• Görüntüleme Alanı: 42.72 × 22.70 mm
• Modül Boyutu: 65.0 × 32.0 mm
• Çalışma Gerilimi: 5 V
• Güç Tüketimi: Yaklaşık 120 mA
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Depolama Sıcaklığı: -30°C ~ +80°C
• Programlama Desteği: Arduino IDE, MicroPython, Mixly ve Scratch 3.0
• Tek tıklamayla program yüklemeyi destekler.
• Arduino kütüphaneleri ve örnek kodlar ile hızlı geliştirme imkânı sunar.

Ürün İçeriği:

• 1 Adet ESP32-S3 1.9 inch WIFI Bluetooth CH340 TFT Modül
