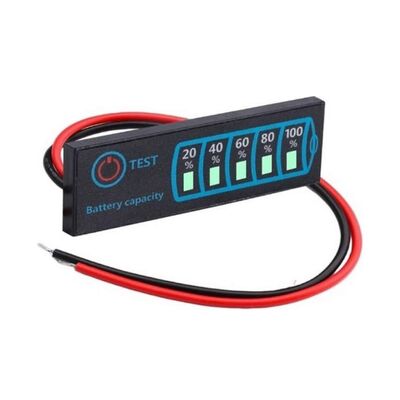

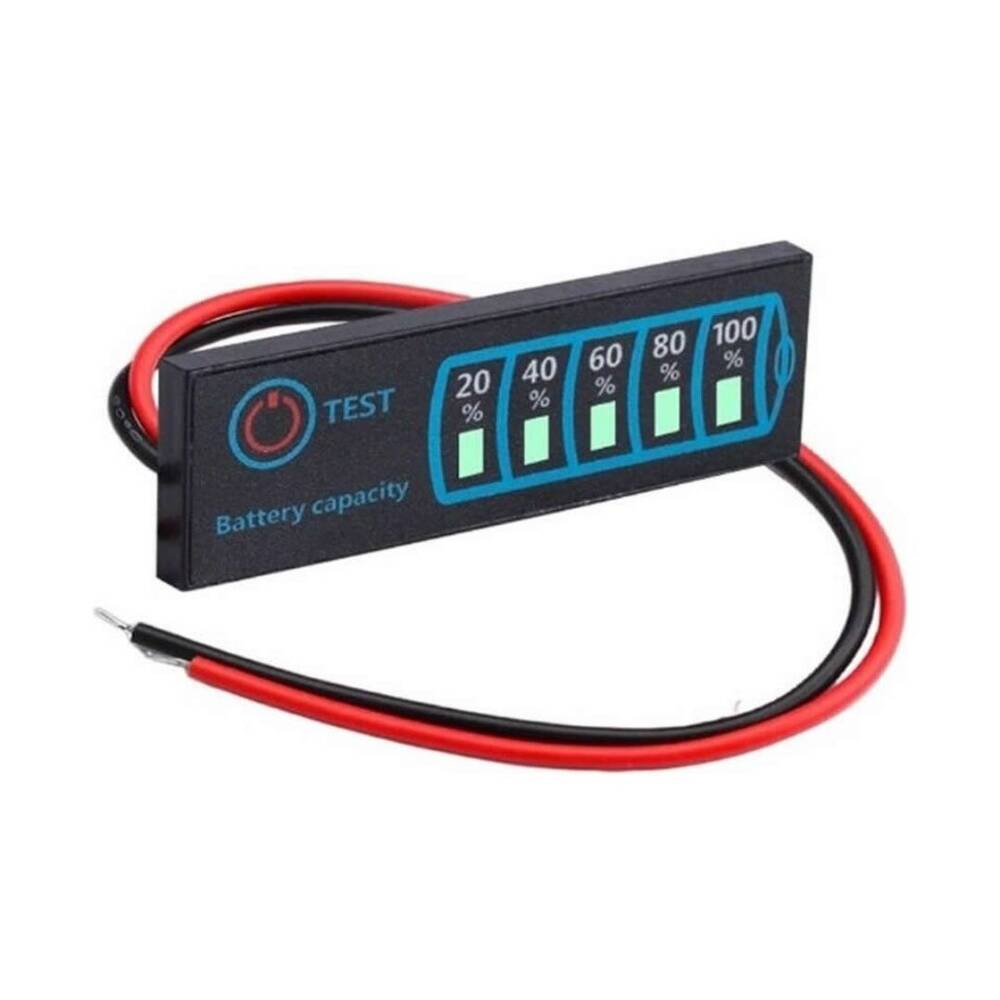

5-30V Pil Kapasite Göstergesi JX-4615-A3

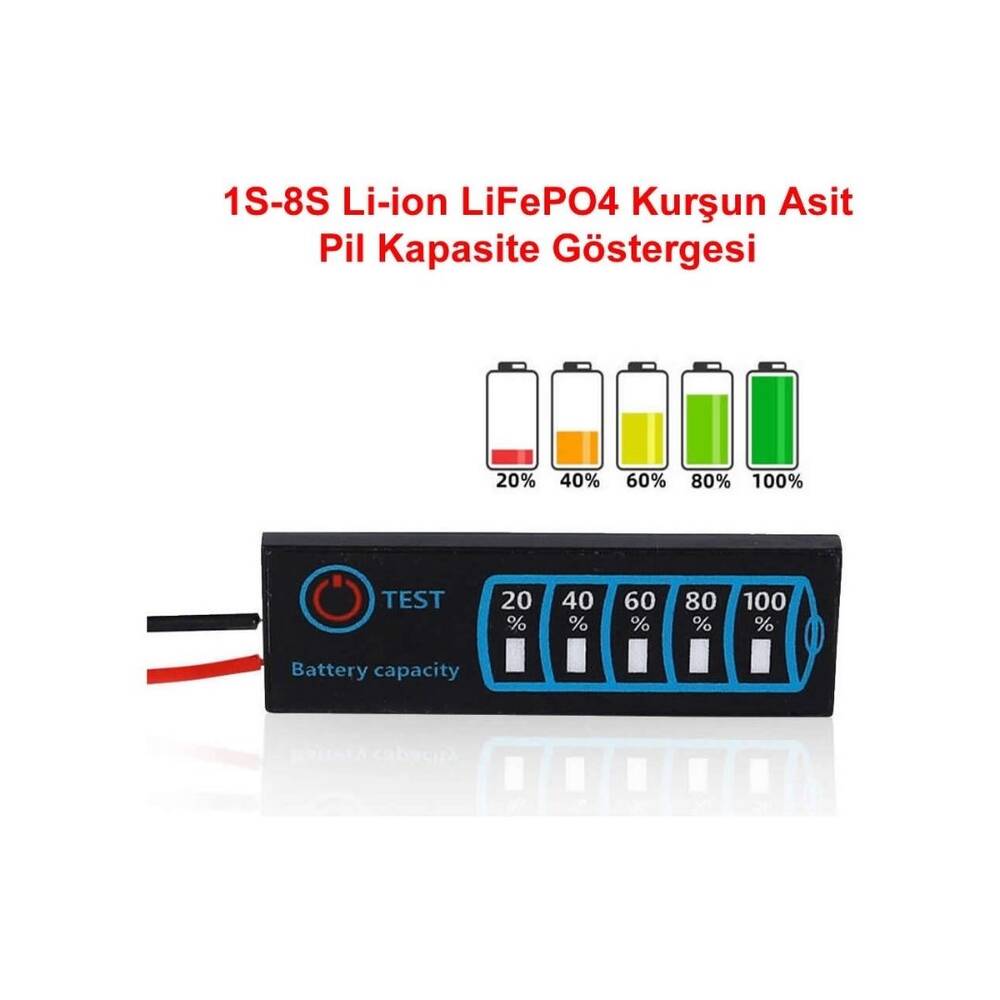

DC 5V / 30V volta kadar Li-ion LiFePO4 ve kurşun asit pilleri için kapasite göstergesidir. 5 Led'li kapasite barı bulunmaktadır. Her bir led %20'lik dilimlerde pilin kapasitesini gösterir. 1. Led çok fonksiyonludur ve RGB leddir.

Ürün Özellikleri :

•     Çalışma voltajı: DC 5V / 30V
•     Çalışma akımı: <10mA
•     Pil türleri:  Li-ion, LiFePO4, Kurşun Asit
•     Lityum piller için hücre sayısı:  2S / 8S
•     Kurşun asit pil desteği: DC 12V / DC 24V
•     Ekran: 5 Led gösterge ( 1. led rgb )
•     Yenileme Hızı: 500ms
•     Program ayar butonu
•     Malzeme: Plastik / Elektronik parça
•     Renk: Siyah
•     Çalışma sıcaklığı:  -20C  /  65C
•     Kablo boyu:  9cm

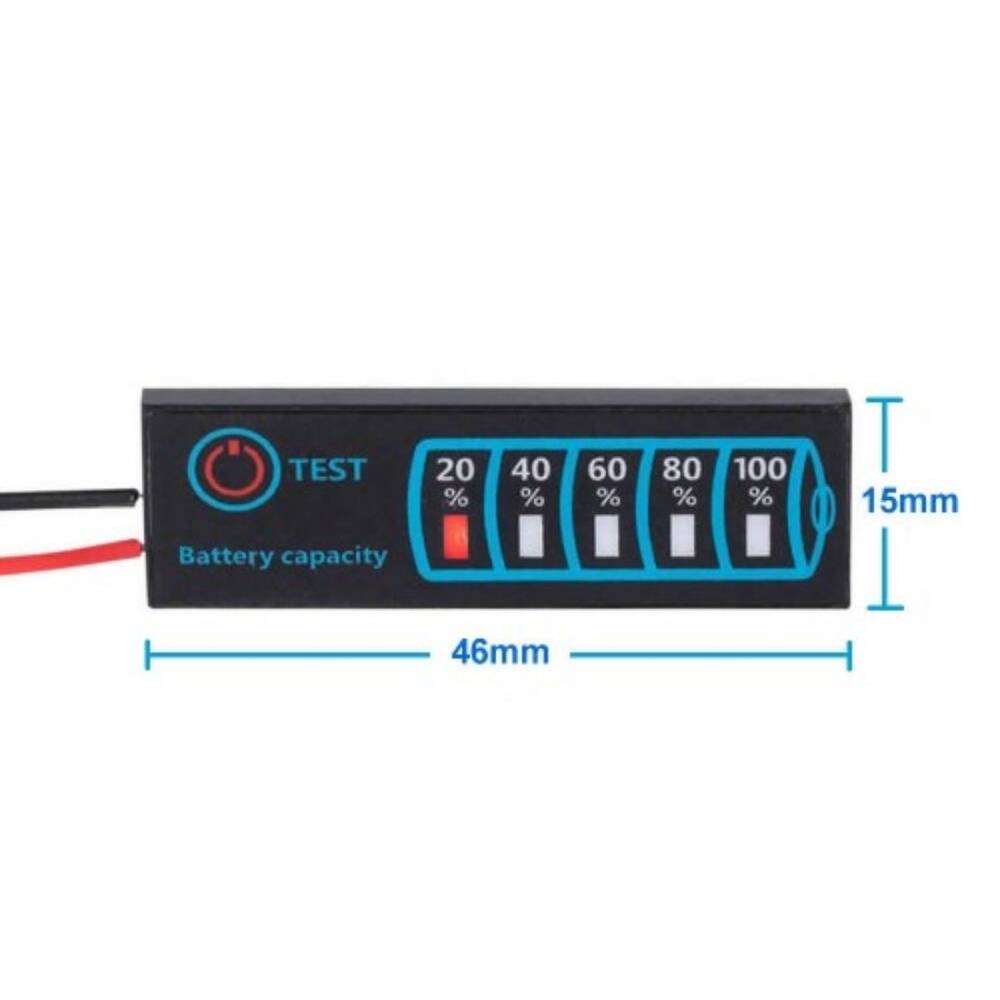

•     Boyutlar:   15mm x 46mm
•     Ağırlık: 4.5gr

Kullanımı:

• Ürün sol tarafında mod ayar butonu bulunmaktadır. Bu butona uzun ve kısa basılması ayarların açılması seçilmesi ve kayıt edilmesi işlevlerini yerine getirir. Ayar menüsü 2 aşamalıdır. 1. aşamada pil tipi seçilir. 2. aşamada hücre tipi seçilir.

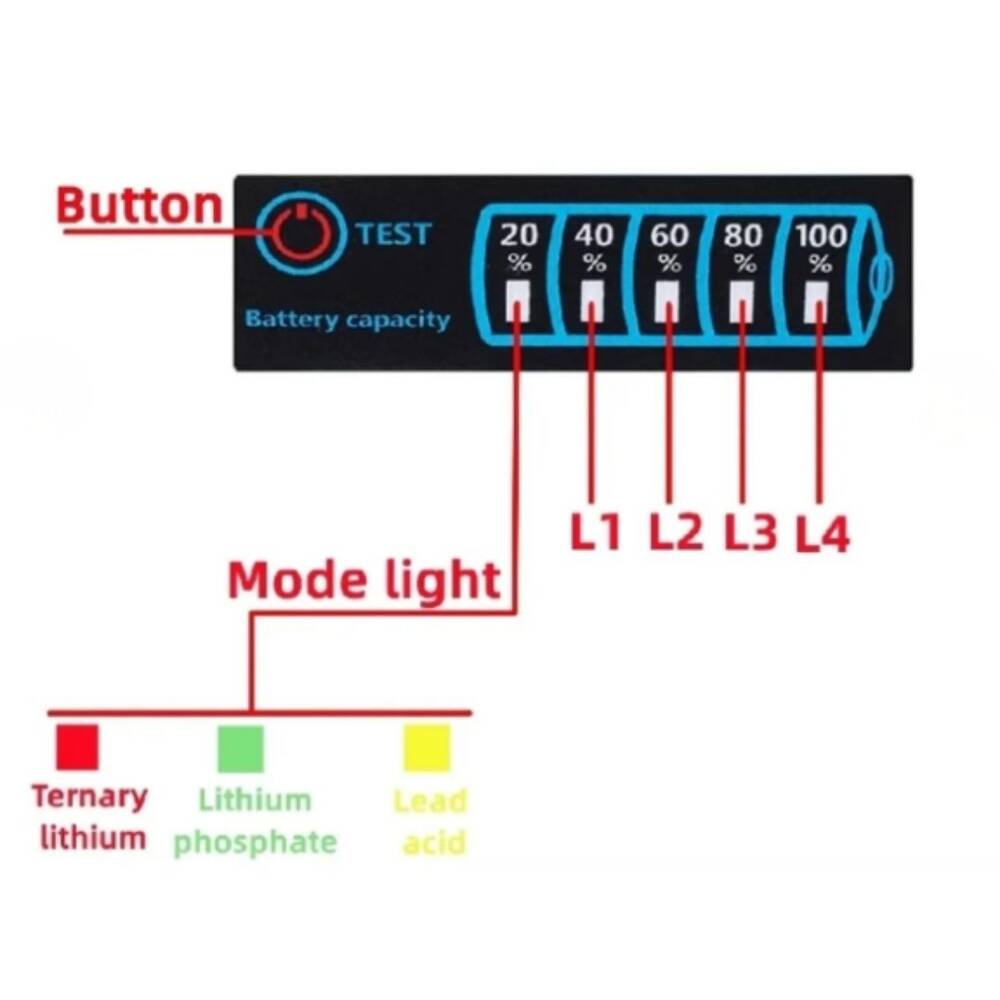

• Ürün pil seçimi için mod butonuna 2 sn basılır ve 1. led yanıp sönmeye başlar. 1. led rgb olduğundan değişik renklerde yanacaktır. Ayara girdikten sonra butona tekrar kısa basmak 1. ledin rengini değiştirir.  Led renkleri pil tipinin seçimi içindir. Aşağıda led renklerine göre kullanılacak pilin ne olacağı açıklanmıştır. Uygun renk geldiğinde 2sn basılı tutun pil seçimini tamamlayın. Ve pil hücre sayısının ayarlandığı menüye geçilecektir.
  1. Kırmızı led lityum pil anlamna gelir.
  2. Yeşil led LiFePO4 pil olarak kullanım içindir.
  3. Sarı led kurşun asit aküler içindir.
• Pil tepini seçtikten sonraki menü pil hücre sayısının ayarlandığı kısımdır. İlan altında yada 7 numaralı resimde bulunan tabloya göre butona kısa basılarak 2-3-4-5 numaralı ledlerin durumları değiştirilir. Pil hücre sayınıza uygun olan led durumuna getiriniz ve 2 sn daha ayar butonuna basarak ayarların kayıt olmasını sağlayın. Kayıt sonrasında pil kapasitesini göstermeye başlayacaktır.
• Ayar menüsündeyken buton 5sn kullanılmazsa otomatik olarak ayar modundan çıkar.
• Ayarlanan pil voltaj aralığının dışında, ledler hiç bir ışıma yapmaz. Bu sizin hatalı ayar yaptığınızı gösterir. Bu tip durumlarda 2sn basılı tutarak menü ayarına giriniz. Menü ayarına girebiliyorsanız ürünün çalıştığı ve sizin hatalı ayar yaptığınızı anlayabilirsiniz.

Ürün İçeriği:

• 1 Adet 5-30V Pil Kapasite Göstergesi JX-4615-A3
