2.31 inç IPS 8 Pin 320x240 LCD Ekranlı TFT Modül
Stok Durumu: Var
-
Ürün Özellikleri
-
Ödeme Seçenekleri
-
Yorumlar
-
Resimler
-
Öneri Kutusu
-
Bu 2.31 inç TFT LCD ekran modülü, Arduino ve diğer mikrodenetleyici projelerinizde yüksek kaliteli ve renkli görsel arayüzler oluşturmanız için tasarlanmıştır. Güçlü ILI9342 sürücü kontrolcüsüne sahip olan bu ekran, 320x240 (RGB) piksel çözünürlüğü ve 262K renk desteği ile keskin, canlı ve net görüntüler sunar.

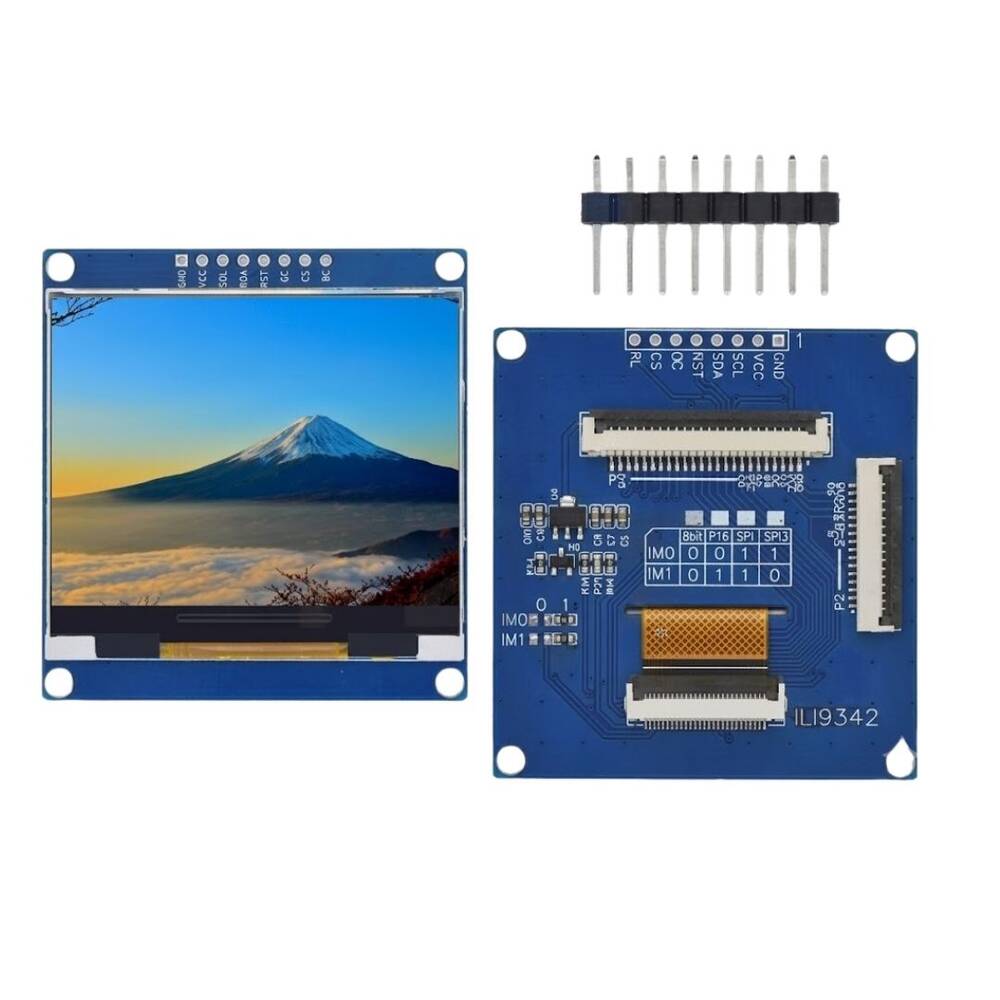

8 pinli yapısı ve hızlı SPI haberleşme arayüzü sayesinde minimum pin kullanarak mikrodenetleyicinize kolayca bağlanır. Üzerindeki IM0 ve IM1 pin konfigürasyon alanları, modülün arka yüzündeki tabloya göre farklı haberleşme modlarına (SPI, Paralel vb.) esnek bir şekilde uyarlanabilmesine olanak tanır. Akıllı ev sistemleri, taşınabilir cihazlar ve hobi elektroniği projeleri için ideal bir görsel çözümdür.
Teknik Özellikleri:
- Ekran Boyutu: 2.31 İnç
- Ekran Tipi: TFT LCD
- Çözünürlük: 240 (RGB) Piksel
- Sürücü Kontrolcüsü (Driver IC): ILI9342
- Desteklenen Renk Sayısı: 262K (262.144 Renk)Bağlantı Arayüzü: SPI (Seri Çevre Birimi Arayüzü) / 8-Pin Konnektör Yapısı
- Uyumlu Platformlar: Arduino, Raspberry Pi, ESP32, STM32 ve diğer standart mikrodenetleyiciler.
- Modül Pin Tanımları: GND - Şasi / Toprak
VCC - Güç Beslemesi
SCL - Saat Sinyali (SPI Clock)
SDA - Veri Girişi (SPI Data)
RST - Sıfırlama (Reset)
DC - Veri / Komut Seçimi (Data / Command)
CS - Çip Seçimi (Chip Select)
BL - Arka Aydınlatma Kontrolü (Backlight)
Öne Çıkan Özellikler: Arka yüzde yer alan IM0/IM1 konfigürasyon tablosu ile çalışma modu seçimi. Ekran kartı üzerinde montajı kolaylaştıran 4 adet vida deliği yuvası mevcuttur.
Ürün İçeriği:
- 1 Adet 2.31 inç IPS 8 Pin 320x240 LCD Ekranlı TFT Modül
